I-1B型螺杆泵、浓浆泵
I-1B型螺杆泵、浓浆泵 -
产品概述
I-1B型螺杆泵、浓浆泵，简称I-1B螺杆泵， I-1B浓浆泵。是一种单螺杆式输运泵，它的主要工作部件是偏心螺旋体的螺杆（称转子）和内表面呈双线螺旋面的螺杆衬套（称定子）。其工作原理是当电动机带动泵轴转动时，螺杆一方面绕本身的轴线旋转，另一方面它又沿衬套内表面滚动，于是形成泵的密封腔室。螺杆每转一周，密封腔中的液体向前推进一个螺距。随着螺杆的连续传动，液体以螺旋形方式从一个密封腔压向另一个密封腔，最后挤出泵体。 I-1B型螺杆泵是一种新型的输送液体的机械，具有结构简单、工作安全可靠、使用维修方便、出液连续均匀、压力稳定等优点。我单位生产的浓浆泵凡接触物料的金属零件均选用优质不锈耐酸钢制作，轴材料2Cr13衬筒采用无毒无味的橡胶、工作温度可达100℃，可用于输送食品浆料和粘度10000泊斯卡?秒含有固体颗粒或胶块的溶液浆，悬浮液的腐蚀性介质。广泛于食品、冶金、建筑、制药、化工等工业部门。
-
I-1B型螺杆泵工作性能
TYPE 口径 Head（m） 压力 功率 理论流量 流量(m3/h） 吸程 转速 泵型号 （mm） 扬程 KW 0MPa（m3/h） 0.6Mpa 1.2Mpa （m） （r/min） I-1B1 25 50 5 1.1 2.39 1.5 2 960 100 10 2.2 I-1B1.5时 40 80 8 2.2 5.2 3.2 3 960 120 12 4 I-1B2时 50 80 8 3 8.85 5.6 3 960 120 12 5.5 I-1B2.5时 65 60 6 3 10.6 6.5 3 960 120 12 7.5 I-1B3时 75 60 6 5.5 18.1 12 3 960 120 12 11 I-1B4时 100 60 6 7.5 24 16 3 960 I-1B5时 125 60 6 11 27 19 3 960 I-1B6时 150 60 6 15 35 24 3 960 -
老型I-1B型螺杆泵工作性能
Type 流量 Head（m） 吸程 口径 r/min 配用电机 压力 泵型号 m3/h 扬程 （m） （mm） 转速 （KW） I-1B1时 1.1 30 2 25 960 2.2 3 I-1B1.5时 3 80 3 40 960 3 8 I-1B2时 5.4 80 3 50 960 3 8 I-1B3时 10 60 3 75 960 7.5 6 I-1B4时 13 50 2 100 960 11 5 I-1B5时 15 40 2 125 960 15 4 结构简介
I-1B系列螺杆浓浆泵由电动机、联轴器、泵和底座四个部分组成（见附图）。
配用的动力采用Y系列三相异步电动机（六级）。
联轴器采用水泵用爪型弹性联轴器。
泵由泵壳、空心轴、万向铰接头、绕轴、螺杆、衬套、轴封装置和出料口等组成、螺杆的断面为圆形、衬套断面为椭圆形，其内表面为双螺旋面。 -

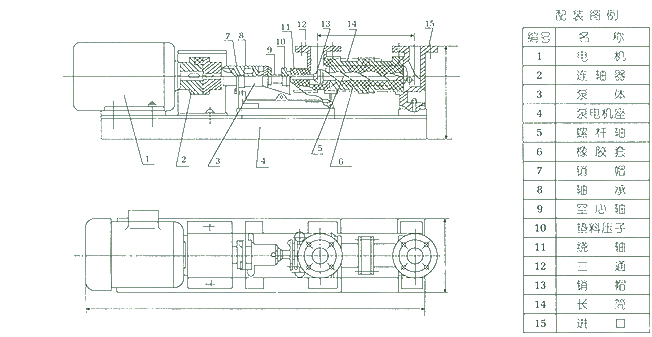

I-1B浓浆泵内结构图
I-1B浓浆泵内结构图 -
I-1B型浓浆泵安装尺寸
I-1B型浓浆泵安装尺寸型号/口径 L1 L2 L3 L4 L5 H1 H2 B1 B2 ф D1 D2 D3 D4 I-1B25 250 455 620 85 45 225 140 160 190 14 115 85 115 85 I-1B(老型)25 350 495 680 90 55 250 160 150 190 14 115 85 115 85 I-1B40 275 515 830 215 90 282 160 220 250 14 145 110 145 110 I-1B(老型)40 410 720 950 120 55 330 200 265 300 14 145 110 145 110 I-1B50 370 720 950 120 55 330 200 265 300 14 160 125 160 125 I-1B(老型)50 410 720 950 120 55 330 200 265 300 14 160 125 160 125 I-1B65 410 720 950 120 55 330 200 265 300 14 180 145 180 145 I-1B75 450 820 1100 155 55 385 220 285 320 16 195 160 195 160 I-1B(老型)75 500 820 1200 230 115 410 230 295 330 16 195 160 195 160 I-1B100 500 820 1200 230 115 410 230 295 330 16 215 180 215 180 I-1B125 300 820 1200 230 115 410 230 295 330 16 245 210 245 210 I-1B150
