法兰连接三通换向球阀
-
法兰连接三通换向球阀产品特点

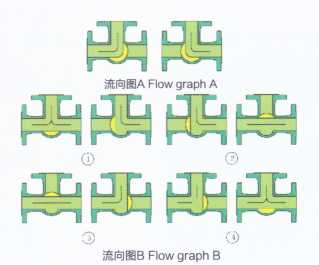

一.两座阀密封三通换向球阀结构紧凑、外型美观、密封性能好。它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭(如流向图A)
二.四阀座密封三通球阀造型美观，结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。(如流向图B)
-
法兰连接三通换向球阀主要零件材质
零件名称 Accessory name 材质 Material GB\ASTM 阀体、阀盖Body、bonnet A216-WCB、CF8、CF8M 密封圈Sealing Ring PTFE、PPL
PTFEx Counterpoint polyphenyl球体Ball SS304、 SS316 阀杆Stem 1Cr13、A247-410、F304、F316 螺柱\螺母Stud \ Nut 35#、B7/2H、B8/8 -
法兰连接三通换向球阀主要性能规范
公称压力PN(MPa) Nominal diameter 试验压力 壳体
Shell高压液密封
High-pressure liquid sealing低气压密封
Low-pressure hermetic sealing1.6 2.4 1.76 0.6 2.5 3.75 2.75 4.0 6.0 4.4 CLASS150 3.0 2.2 适用工况
Applicable operating适用介质
Applicable medium水、油品、气等非腐蚀介质和酸碱腐蚀介质 适用温度
Applicable temperture-28-350°C 应用规范
Applicabl©
specification连接法兰
Connecting flangeJB79-59、GB9113、HG20592-97、ANSIB16.5 检验试验
Test and inspectionGB9/T9092-99,API598 其余制造规范均按本厂标准
Other manufacturing standard is according to the standard of our factory -
法兰连接三通换向球阀主要外型与连接尺寸
公称压力或压力级
Nominal pressure主要尺寸
Main dimension公称通径Nominal diameter DN(mm/in) 15/1/2” 20/3/4” 25/1” 32/11/4- 40/11/2，， 50/2” 65,2l/2» 80/3” 100/4” 125/5” 150/6” 200/8” PN1.6MPa L 150 150 180 200 220 240 260 280 320 380 440 550 PN2.5MPa L1 75 75 90 100 110 120 130 140 160 190 220 275 PN4.0MPa H 90 90 102 115 135 140 155 185 210 275 305 335 CLASS150 W 140 140 155 250 250 350 350 420 700 1000 1300 1800 其余的法兰尺寸请参阅样本（主要外型及连接尺寸表》
Please refer to the sample book of Form of Main Types and Connecting Dimension for other flang dimensions
