法兰连接保温球阀
-
产品结构特点
本系列气动球阀是作为控制含尘、含固体粉末，特别适用于高炉煤粉喷吹、空气管路及喷枪管路系统。
1.阀座带有磨损自动补偿装置，有效确保阀门的密封性能。
2.特殊材料制成的密封圈，具耐高温、耐磨损、使用寿命长的特点。
3.阀门结构紧凑、启闭灵活、安装维修方便。 -
主要零件及材质
零件名称Accessory name 材质Materials 阀体、阀盖Body、bonnet WCB 球体、阀座Ball、seat 1Crl8Ni9Ti+硬铬 ICrl8Ni9Ti+Hard chrome 阔杆Stem 2Crl3 密圭寸圈Sealing ring 特种耐磨耐高温四氟
Special wearing-resisting and high-
temperature resistance tetraf luorine螺栓Bolt 中碳钢Medium Carbon stell
-
技术规范
设计依据 Design Reference GB系列 GB series I 结构长度按Structural length follows GB1221 - 89 法兰尺寸按Flange Dimension follows GB9113、JB79-59 检验试验按Ftest and inspection follows JB/T9092-99 驱动方式Driving manner 手动、气动 Manual/Pneumatic 适用温度Applicable Temperature -28~300°C 适用介质Applicable Mediums 含尘气体、煤粉等
Dusty gases、Powder coal、etc.公称压力Nominal pressure 1.6Mpa 壳体试验压力Shell Test Pressure 2.4Mpa 高压液密封High-Pressure Liquid Sealing 1.76Mpa 低压气密封Low-Pressure Hermetic Sealing 0.6Mpa -

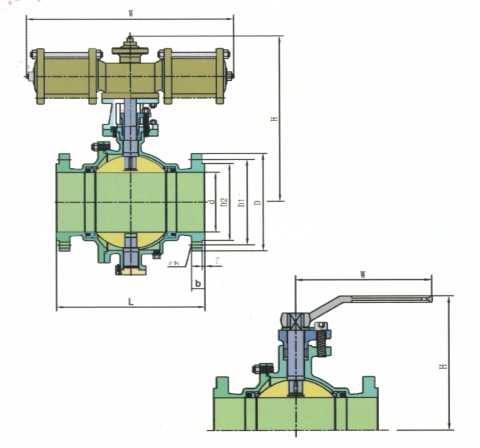

主要外型及连接尺寸表
公称压力
P N ( MPa )
Nominal
pressure公称通径
DN(MM)
Nominal
Diameter尺寸 dimension (mm) L W H 手动
Manual气动
Pneumatic手动
Manual气动
Pneumatic1.6 25 180 140 235 90 298 32 200 155 235 107 304 40 220 250 330 127 370 50 220 250 330 140 376 65 241 350 400 164 425 80 283 350 510 177 484 100 305 420 510 206 531 125 356 700 580 292 570 150 394 1000 720 320 570 200 457 - 720 - 610 250 533 - 900 一 670 300 610 - 1050 - 740 350 686 - 1290 一 790 400 762 一 1600 - 905 其余连接尺寸请参阅样本《主要外型与连接尺寸表达式》
Please refer to the sample book of Form of Main Types and Connecting Dimension for other connection dimensions
