对夹球阀
-
产品特点
本系列球阀是根据用户的需求，为满足在硫化环境下的抗硫化应力裂化的要求，我们从设计、选材、制造、试验、表面处理及涂漆都严格按美国腐蚀工程师协会NACE的有关标准要求进行。
本系列球阀不仅选材广泛且内件材料均采用表面镀镍或是316材质、密封圈采用特制的聚合物材料。使阀门不仅防腐蚀，抗硫化能力强，防火、防静电、密封性能好，适用压力与温度范围广，全通径与缩径齐备，并可配多种驱动装置，是化工、石油炼制，天然气开采与输送系统理想的用阀选择。 -
主要功能
-

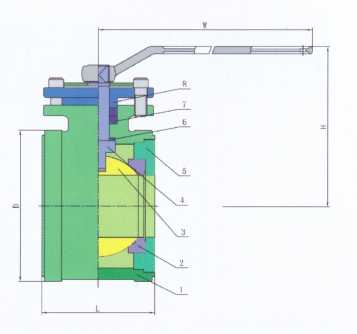

主要零件及材质
序号 零件名称 材质 Material Number Accessory name GB \ ASTM 1 阀体Body A216-WCB、CF8、CF8M、CF3M、A352-LCB ASTMA105、A182-F304、F316、LF2 2 弹簧Spring 60Si2Mn、SS304、SS316、17-7PH Inconel X750 3 密封圈Seat PTFE、RPTFE、尼龙、PEEK、PPL 4 球体Ball A105+ENP、A182-F6、F304、F316 F316L、 LF2+ENP 5 键Key 45#、A182-F6、F304、F316、F316L 6 填料 Packing PTFE、石墨Graphite 7 阀杆Stem A105+ENP、A182-F6、F304、F316、F316L 8 填料压盖Gland A216-WCB、A351-CF8 9 支架Yoke A216-WCB 10 压套Cover A105+ENP、A182-F304、F316、F316L 11 “〇” 型圈 “〇” Ring 丁晴橡胶Rubber、氟橡胶Viton 12 滑动轴承 Sliding bearing 不锈钢+PTFE ?1fi+PTFF PTFE&stainlesssteel ° I re 13 螺柱Stud 35#、B7、B8、B8M、L7 14 螺母Nut 25#、2H、8、8M、4 15 阀盖Bonnet A216-WCB、CF8、CF8M、CF3M、A352-LCB ASTMA105、A182-F304、F316、LF2 16 阀座圈Seat Ring A105+ENP、A182-F6、F304、F316、F316L 17 垫片Gasket PTFE、柔性石墨+不绣钢 Graphite+stainless steel 18 底盖 Bottom cover A105+ENP、A182-F304、F316、F316L 19 固定轴 Fixed spindle A105+ENP、A182-F6、F304、F316、F316L 20 螺钉 Screw nial 35#、B7、B8、B8M、L7 21 排污螺塞Blowoff screw 35#、B7、B8、B8M
-
主要性能及规范
公称压力
PN (MPa) Nominal pressure最高使用压力
The highest using pressure试验压力（MPa) Test pressure 压力级 Pressure class 最高使用压力
The highest using pressure试验压力（MPa) Test pressure (MPa) 壳体
Shell高压液密封
High-pressure liguid sealing低压气密封
Low-pressure hermetic sealing(MPa) 壳体
Shell高压液密封
High-pressure liguid sealing低压气密封
Low-pressure hermetic sealing1.6 1.6 2.4 1.76 0.6 Class 150 1.94 2.94 2.16 0.6 2.5 2.5 3.75 2.75 Class300 5.1 7.67 5.62 4.0 4.0 6.0 4.4 Class600 10.2 15.3 11.23 6.4 6.4 9_6 7 Class900 15.1 23 16.85 10.0 10.0 15 11 Class 1500 25.1 37.5 27.5 应用规范
Applicable
specification结构长度按 / Physical dimension follows GB12221-89 ANSI B16.10 法兰标准按 / Flange dimension follows JB79-59 GB9113 HG20592-97 ANSI B16.5 焊接标准按 / Weding standard follows GB12224-89 ANSI B16.25 检验试验按 / Test and inspection follows JBAT 9092-89 API 598 适用工况 Applicable Operating Mode 适用介质 / Applicable medium 天然气、液化气、石油等介质
Natural gas, liquefied gas, petroleum and other medium适用温度 / Applicable temperature -28r~≤150°C 驱动方式 / Driving manner 涡轮传动、气动、电动、气液联动等
Worm gear, pneumatic, electric driving, combined air and hydraulic driving, etc洋绝的安装尺寸请参阅样本《主要外型及连接尺寸表》
P^se refer to the sample bool of form of Main Types and Connecting Dimension for particular installation dimension
