节能型焦炉专用系列球阀
产品特点
1.本产品所有部件均为锻件。
2.采用下装式阀杆，设置倒密封结构，确保填料处可靠密封及防止阀杆脱出。
3.采用镶嵌式阀座。阀座背后设置O型圈，确保介质不外漏。 -
主要零件材质
零件名称 材质 Material Accessory name GB\ASTM 阀体、阀盖 Body、bonnet A105、 F304、 F316、 F316L、 F51、LF2 密封圈Sealing Ring 尼龙、RPTFE、PPL、PEEK 球体Ball A105+ENP、F304、F316、F316L、F51 阀座Seat A105+ENP、F304、F316 O型圈Oring 橡胶Rubber、氟橡胶Viton 阀杆Stem 410、A105+ENP、F304、F316 F316L、 F51 螺柱\螺母Stud \ Nut 35#、B7/2H、B8/8 -
主要性能规范
公称压力 PN (MPa)
Nominal
diameter试验压力Test pressure (Mpa) 壳体
Shell高压液密封 High-pressure liquid sealing 低压气密封 Low-pressure hermetic sealing 16.0 24 17.6 0.6 32.0 48 35.2 适用温度
Applicable temperature-40 ~ 80°C 适用介质
Applicable medium水、汕品、氮气、氨气、氨气液化气 等
Water, oil products, nitrogen, ammonia, Hydrogen, and liquefied gas, etc. -

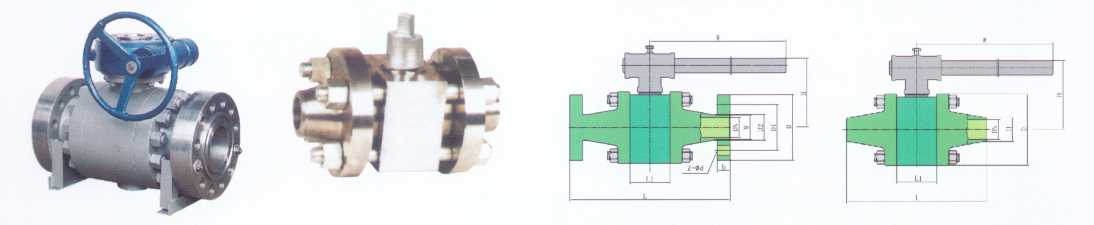

主要外型及连接尺寸表
公称压力
PN (Mpa) Kominal
diameter公称通经
DN(mm) Nominal
pressure主要尺勺(mm)Main dimension L L1 D D1 H W M D2 b Z-∅d 法兰
Flange对焊
Butl-weld法兰
Flange对焊
Butl-weld法兰
Flange对焊
Butl-weld法兰
Flange对焊
Butl-weld法兰
Flange对焊
Butl-weld法兰Flange 16.0 10 210 150 52 60 95 90 60 18 77 58 220 M24x2 18 20 3-∅18 15 230 170 62 70 95 100 60 23 85 62 220 M24x2 20 20 3-∅18 20 240 190 73 80 105 110 68 29 94 75 250 M33x2 28 20 3-∅18 25 260 205 77 95 105 115 68 36 100 80 250 M33x2 28 22 3-∅18 32 300 230 100 110 115 150 80 43 120 96 300 M42x2 38 24 4-∅18 40 350 260 110 120 165 170 115 49 150 111 400 M52x2 48 30 6-∅26 50 400 330 130 140 165 200 115 61 165 128 450 M64x3 58 32 6-∅26 65 490 360 140 150 200 225 145 80 180 180 500 M80x3 74 40 6-∅29 80 580 380 150 160 225 270 170 105 200 200 600 M24x2 94 50 6-∅33 100 620 430 178 188 260 320 190 118 245 245 800 M125x4 115 60 6-∅36 32.0 10 210 150 52 60 95 90 60 18 77 58 220 M24x2 18 20 3-∅18 15 230 170 62 70 105 100 68 23 85 62 220 M33x2 28 20 3-∅18 20 240 190 73 80 105 110 68 29 94 75 250 M33x2 28 20 3-∅18 25 260 205 77 95 115 115 80 36 100 80 250 M42x2 35 25 4-∅18 32 300 230 100 110 135 150 95 43 120 96 300 M52x2 41 30 4-∅22 40 350 260 110 120 165 170 115 49 150 111 400 M64x3 47 35 6-∅26 50 400 330 130 140 200 200 145 61 165 128 450 M80x3 70 40 6-∅29 65 490 360 140 150 225 225 170 80 180 180 500 M100x3 90 50 6-∅33 80 580 380 150 160 260 270 195 105 200 200 600 M125x4 112 55 6-∅36 100 620 430 178 188 300 320 235 118 245 245 800 M155x4 135 65 8-∅36
