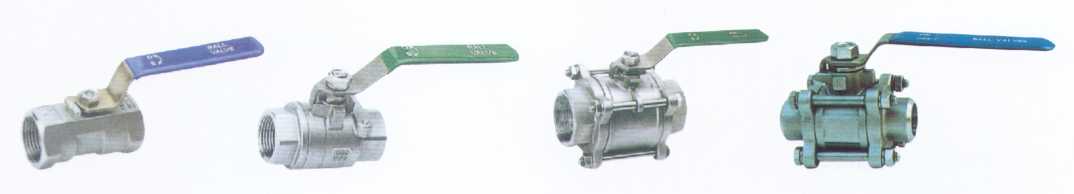

丝扣球阀
-
适用标准
1.设计和制造标准数据：BS5351 MSS SP-118;
2.连接端根据：

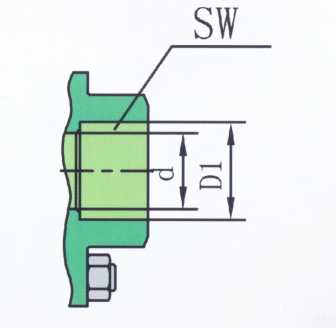

a.承插焊根据：ANSI B16.11;JB/T1751
b.螺纹端根据：ANSI B16.11;JB/T1751

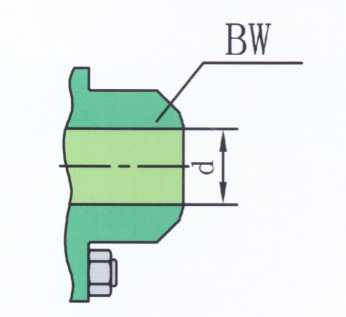

c.对焊端根据：ANSI B16.25;JB/T12224
d.法兰端根据：ANSI B16.5;JB79
3.检验与试验根据：API598;GB/T13927;JB/T9092
4.结构特征：三片式螺栓连接
5.材料标准根据：ANSI/ASTM
6.阀体主要材料：A105;LF2;F304(L);F316(L);F51 -
主要零件材质
序号
NO.零件名称 / Accessory name 材质 / Material 1 阀体Body A105、 F304、 F316、 F316L、 F51、 LF2 2 密封圈 Sea ling Ring 尼龙、RPTFE、PPL、PEEK 3 球体Ball A105+ENP、F304、F316、F316L、F51 4 阀杆Stem 410、A105+ENP、F304、F316、F316L、F51 5 0 型圏 O-Ring 丁晴橡胶、Viton 6 垫片 Gasket ,r SS304+石墨、PTFE 7 螺栓Bolt B7、B8、B8M、L7 8 螺母Nut 2H、8、8M、4 9 薄型螺母Flat nut 不锈钢
-
主要外型及连接尺寸表
EP 1/4 3/8 1/2 3/4 1 1-1/4 1-1/2 2 L 92 92 92 111 127 140 152 152 .CI800 6 9 13 19 25 32 38 49 QcI1500 6 9 13 18 23 28 35 49 H 70 70 70 80 80 105 105 115 W 125 125 125 215 215 250 250 290 重量(Kg) 2.5 2.4 2.3 3.4 5.4 6.4 11 13 Weight(Kg) 2.5 2.4 2.3 3.7 5.8 6.8 11.5 13.7
