1.阀门的设计、制造及验收按API6D、GB/T12237;
2.阀门检验与试验按API598、JB/T9092-1999;
3. 阀门的结构长度按ASME B16.10、GB/T12221的规定;
4. 法兰连接尺寸按ASME B16.5、GB/T79-94的规定;
5. 壳体材料的压力-温度基准按ANSI B16.34的规定。

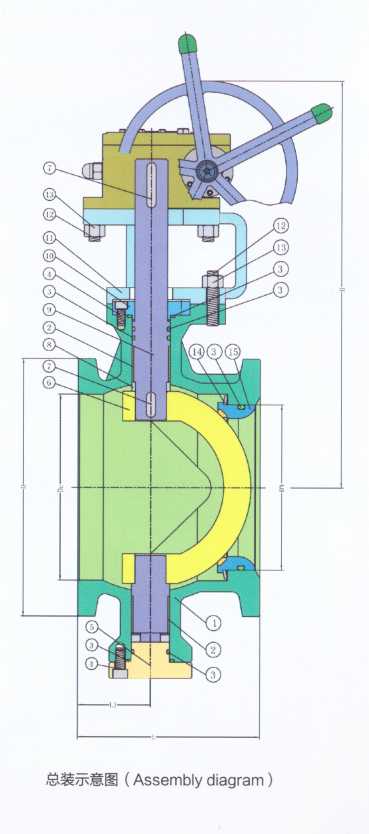

序号NO | 名称PART | 材质 MATERIAL |
1 | 阀体Body | A216-WCB、A351-CF8、CF8M、CF3、CF3M |
2 | 滑动轴承Sliding Bearing | Stainless Steel+PTFE、SS316+PTEE |
3 | O 型圈 O-Ring | NBRViton |
4 | 螺钉Screw | ASTMA193-B7、B8 |
5 | 固定轴Trunnion | A105+ENP、A182-F6、F304、F316、F316L、F304L |
6 | 球体Ball | A105+ENP、ASTM A182-F6、F304、F316、F316L |
7 | 键Key | 1045、 A182-F304、 F316、 F316L、 F304L |
8 | 钢垫片 Steel Gasket | A182-F304、 F316、 F316L |
9 | 阀杆Stem | A105+ENPA182-F6、F304、F316、F316L、F304L、17-4PH |
10 | 压套Cover | A182-F304、 F316、 F316L、 F304L |
11 | 支架Yoke | A216-WCB、A351-CF8 |
12 | 螺栓Stud | ASTMA193-B7、B7M、B8、B8M |
13 | 螺母Nut | ASTMA194-2H、2HM、8、8M |
14 | 阀座弹簧Seat Spring | 17-7PH、Inconel X-750、SS304、SS316 |
15 | 阀座圈Seat Ring | ASTMA105+ENP、ASTMA182-F6、F304、F316、F316L |
PN | DN | L | L1 | D | DC | H | H1 | PN | DN | L | L1 | D | DC | H | H1 |
16 | 25 | 50 | I 25 | 64 | I 57 | 200 | I 57 | 25 | 25 | 50 | 25 | 64 | 57 | 200 | 57 |
40 | 60 | 25 | 82 | 63 | 205 | 63 | 40 | 60 | 25 | 82 | 63 | 205 | 63 | ||
50 | 75 | 32 | 100 | 92 | 225 | 92 | 50 | 75 | 32 | 100 | 92 | 225 | 92 | ||
65 | 85 | 38 | 120 | 100 | 235 | 100 | 65 | 85 | 38 | 120 | 100 | 235 | 100 | ||
80 | 100 | 45 | 131 | 108 | 260 | 108 | 80 | 100 | 45 | 131 | 108 | 260 | 108 | ||
100 | 115 | 50 | 158 | 113 | 270 | 117 | 100 | 115 | 50 | 158 | 113 | 270 | 117 | ||
125 | 135 | 55 | 180 | 140 | 320 | 140 | 125 | 135 | 55 | 180 | 140 | 320 | 140 | ||
150 | 160 | 65 | 216 | 164 | 340 | 177 | 150 | 160 | 65 | 216 | 164 | 340 | 177 | ||
200 | 200 | 80 | 268 | 205 | 390 | 200 | 200 | 200 | 80 | 268 | 205 | 390 | 200 | ||
250 | 240 | 92 | 326 | 259 | 420 | 252 | 250 | 240 | 92 | 326 | 259 | 420 | 252 | ||
PN | DN | L | D | H | PN | DN | L | D | H | ||||||
40 | 25 | 120 | 68 | 200 | 63 | 25 I | 102 | 68 | 200 | ||||||
40 | 114 | 88 | 205 | 40 | 114 | 88 | 205 | ||||||||
50 | 124 | 102 | 225 | 50 | 124 | 102 | 225 | ||||||||
65 | 143 | 122 | 235 | 65 | 143 | 122 | 235 | ||||||||
80 | 165 | 138 | 260 | 80 | 165 | 138 | 260 | ||||||||
100 | 194 | 162 | 270 | 100 | 194 | 162 | 270 | ||||||||
125 | 213 | 188 | 320 | 125 | 213 | 188 | 320 | ||||||||
150 | 229 | 218 | 340 | 150 | 229 | 218 | 340 | ||||||||
200 | 243 | 285 | 390 | 200 | 243 | 285 | 390 | ||||||||
250 | 297 | 345 | 420 | 250 | 297 | 345 | 420 |
