平行式闸阀

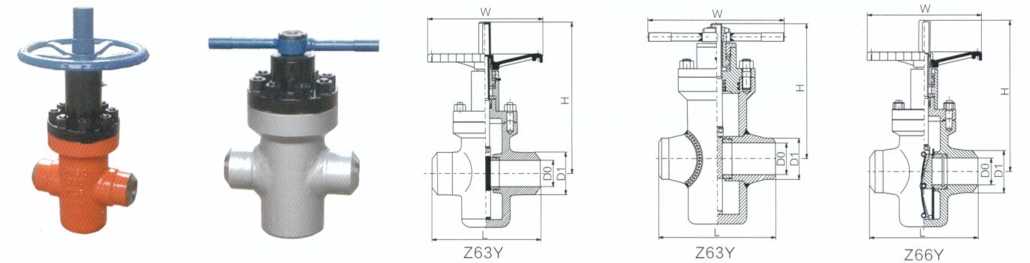

结构图
-
主要外型及连接尺寸
公称压力 PN(MPa) 公称通径 DN(mm) 外形尺寸(mm) L H H1 DO D2 D1 D b Z-∅d W 16
2025 210 205 250 23 50.8 101.5 150 35.4 4-26 200 32 230 220 260 29 60.32 111 160 35.4 4-26 240 40 260 254 294 36 68.27 124 180 38.4 4-30 280 50 300 312 364 45 95.25 165 215 46.5 8-26 300 65 340 330 402 58 107.95 190.5 245 49.5 8-30 320 80 390 411 495 72 123.82 190.5 240 46.5 8-26 360 100 450 443 543 90 149.22 235 295 52.5 8-33 400 150 600 605 752 135 211.12 317.5 380 64 12-33 600 200 750 710 840 180 269.88 393.5 470 71.5 12 - 39 650 250 840 915 1170 238 323.85 470 545 78 16 - 39 750 25
3525 210 205 240 23 50.8 101.5 150 35.4 4-26 200 32 230 220 260 29 60.32 111 160 35.4 4-26 240 40 260 254 294 36 68.27 124 180 38.4 4-30 280 50 300 312 364 45 95.25 165 215 46.5 8-26 300 65 340 330 402 58 107.95 190.5 245 49.5 8-30 320 80 390 411 495 72 136.52 203 265 56 8 - 33 360 100 450 443 543 90 161.92 241.5 310 62 8-36 400 150 600 605 752 135 211.18 317.5 395 91 12-39 600 200 750 710 840 180 269.88 393.5 485 103.2 12 - 45 650 45 25 210 205 240 23 60.32 108 160 42 4-26 200 32 230 220 260 29 72.24 130 185 46.5 4-30 240 40 260 254 294 36 82.55 146 205 52.5 4-33 280 50 300 312 364 45 101.6 171.5 235 59 8-30 300 65 340 330 402 58 111.12 197 265 65.5 8-33 320 80 390 411 495 72 127.00 228.5 305 75 8-36 360 100 450 443 543 90 157.18 273 355 87.7 8-42 400 150 600 605 752 135 228.60 368.5 485 120.7 8 - 55 600 200 750 710 840 180 278.40 438 550 141.3 12-55 650 注：L1=L+对焊法兰
-
主要外型及连接尺寸
公称压力 PN(MPa) 公称通径 DN(mm) 外形尺寸(mm) L H H1 DO D1 W 16
2025 160 205 240 25 42 200 32 180 220 260 29 54 240 40 230 254 294 36 60 280 50 240 312 364 45 73 300 65 260 330 402 58 89 320 80 280 411 495 72 108 360 100 330 443 543 90 133 400 150 500 605 752 135 192 450 200 600 710 910 180 245 500 250 800 932 979 225 305 700 25
35
4525 160 205 240 23 42 200 32 180 220 260 29 56 240 40 210 254 294 36 64 280 50 240 312 364 45 76 300 65 260 330 402 58 89 320 80 280 411 495 72 114 360 100 330 443 543 90 146 400 150 500 605 752 135 192 450 -
主要外型及连接尺寸
公称压力 PN(MPa) 公称通径 DN(mm) 外形尺寸(mm) L L1 H H1 D0 D1 D b W 16 〜45 40 230 390 254 294 36 88.8 120 20 280 50 240 400 312 364 45 88.8 120 20 300 65 260 420 330 402 58 88.8 120 20 320 80 280 470 411 495 72 107.8 140 20 360 100 330 443 543 90 146 25 400 150 500 605 752 135 192 30 450 注：L1=L+对焊卡箍头
