高压闸阀
-
执行标准
1.制造与验收技术条件按日本火力发电用阀门标准E101和JB/B 595-93的规定。
2.结构长度按E101的规定或按用户提供尺寸。 3.焊接坡口电力工业管理标准78DG的规定或按用户提供尺寸。 -
性能规范
型号 公称压力 试验压力(MPa) 工作压力(MPa) 工作温度rc) 适用介质 PN(MPa) 强度实验 密封试验/上密封实验 Z960Y-250 25 37.5 27.5 - ≤425 水、蒸汽 Z960Y-320 32 48.0 36.0 - ≤425 水、蒸汽 Z960Y-P54100 - 30.0 22.0 P5410 ≤540 蒸汽 Z960Y-P54170 - 48.0 36.0 P5417 ≤540 蒸汽 -
主要零件材料
零件名称 材料牌号 阀体 WCB WC6 WC9 闸板 WCB WC6 WC9 阀盖 25 12Cr1Mo1VA 阀杆 1Cr17Ni12 20Cr1Mo1VA 阀座 25 12Cr1Mo1VA 密封环 S软钢(增强柔性石墨） 软钢 F软钢 填料 柔性石墨 支架 WCB 推杆螺母 45(ZCuZn25A16Fe3Mn3) 四开环 1Cr13 20C「1M〇1VA -

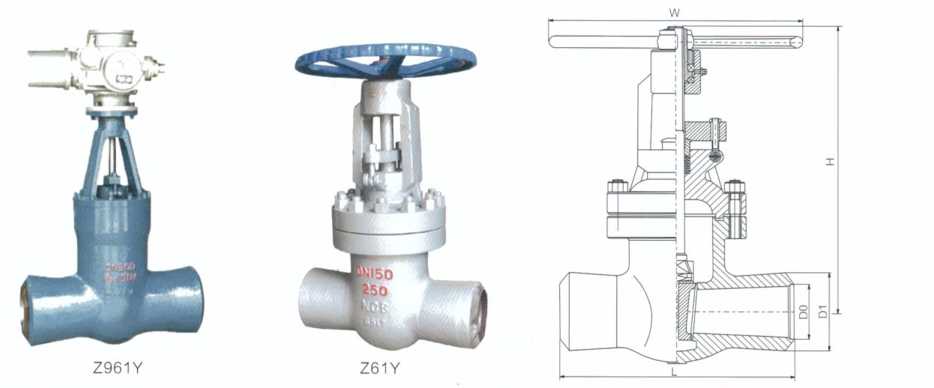

外形及连接尺寸
公称通径
DN(mm)主要外形尺寸和连接尺寸(mm) 电动装置 重置(kg) DO L H L1 L2 Z61Y Z62Y Z60Y Z561 Z961 100 84 406 1164 437 277 DZW45 234 125 100 483 1402 437 277 DZW60 343 150 158 600 1650 554 309 DZW180 636 175 200 750 1650 554 309 DZW180 654 300 280 1067 2106 764 398 DZW350 1973 Z61Y Z62Y Z60Y Z561 Z961 100 96 533 1236 437 277 DZW60 291 125 118 610 1302 437 277 DZW60 315 150 148 762 1403 526 283 DZW90 672 175 148 762 1650 554 309 DZW180 684 225 222 1041 1650 554 309 DZW180 696 Z61YP54 Z62YP54 Z60YP54-100V Z561 Z961 175 148 762 1650 554 309 DZW180 683 225 222 1041 1795 554 309 DZW180 704 250 222 1041 2080 554 309 DZW180 1214 300 294 1245 1680 554 309 DZW180 2125 Z61YP54 Z62YP54 Z60YP54-170V Z561 Z961 125 98 630 2265 437 277 DZW60 312 225 186 1060 2265 | 554 309 DZW180 1401 300 278 1397 2563 764 DZW500 2834 325 310 1448 690 398 DZWC-4 2632 350 338 1550 715 5591
