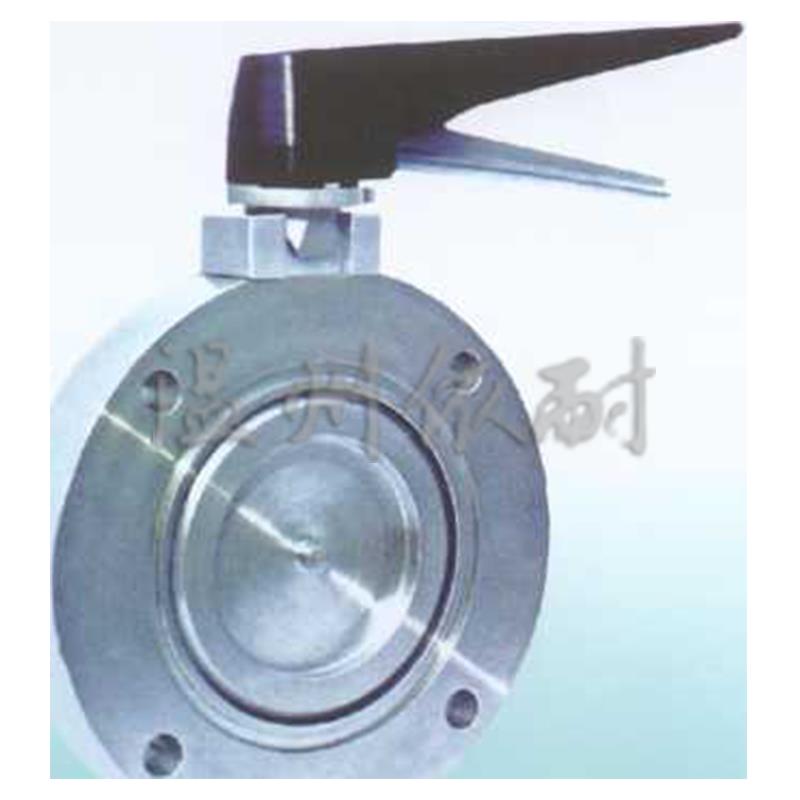

  • 手动真空蝶阀

  • 手动真空蝶阀产品概述

    手动真空蝶阀用于接通或切断真空管路中的气流。适用介质为纯净空气和非腐蚀性气体。

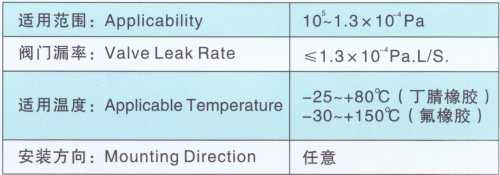

  • 手动真空蝶阀主要技术性能

  • 主要零件材料

    阀体、阀盖、阀杆:碳钢或不锈钢
    密封件:丁腈橡胶、氟橡胶。

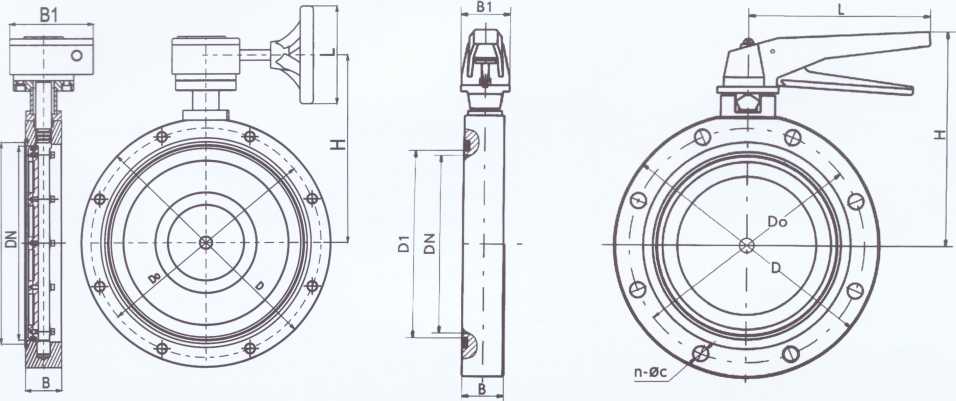

  • 手动真空蝶阀外形及连接尺寸

    Model
    型号
    DN D Do D1 B H B1 L n-∅c
    GI-25 25 70 55 29 22 72 23 82 4-∅7
    GI-32 32 78 64 36 22 76 36 82 4-∅7
    GI-40 40 85 70 44 22 90 36 90 4-∅7
    GI-50 50 110 90 55 22 98 36 90 4-∅9
    GI-65 65 125 105 70 26 130 38 135 4-∅9
    GI-80 80 145 125 85 30 140 38 135 4-∅9
    GI-100 100 170 145 105 30 153 38 135 4-∅12
    GI-125 125 195 170 130 30 165 38 135 4-∅12
    GI-150 150 220 195 156 35 179 40 165 8-∅12
    GI-200 200 275 250 208 40 208 40 185 8-∅12
    GI-250 250 330 300 258 45 234 45 300 8-∅14
    GI-300 300 380 350 308 55 300 55 350 8-∅14
    GI-350 350 435 405 358 58 310 130 200 8-∅14
    GI-400 400 500 465 408 60 340 130 200 8-∅18
    GI-450 450 550 515 460 65 361 170 200 8-∅18
    GI-500 500 600 565 510 80 440 170 200 12-∅18
    GI-600 600 710 670 610 100 490 170 200 12-∅21
产品更多详情请致电我们!欢迎选购!
