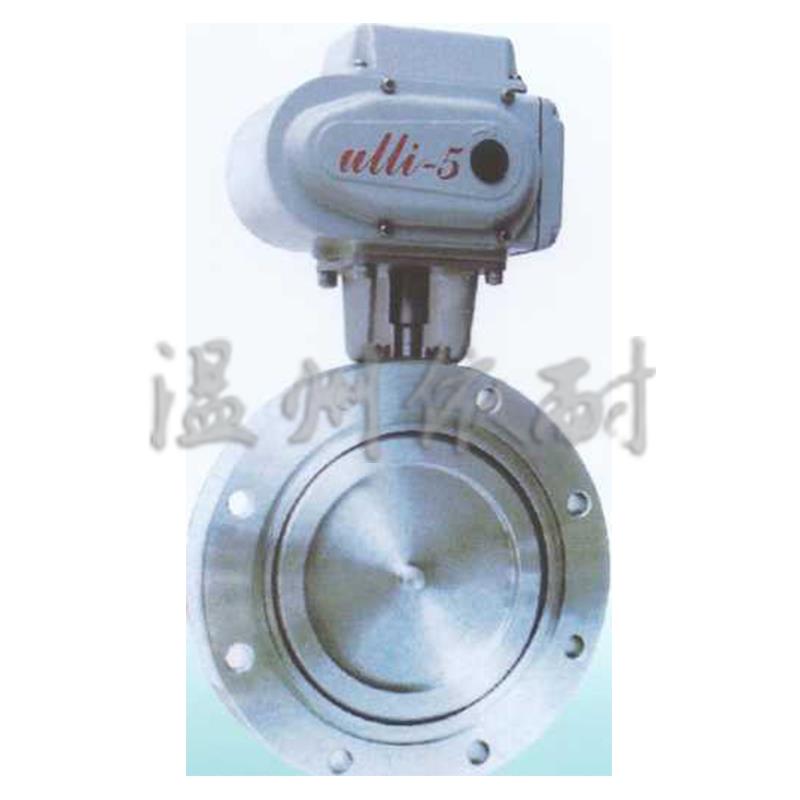

GID型-电动高真空蝶阀
-
GID型-电动高真空蝶阀产品概述
GID型电动高真空蝶阀是以电动装置驱动阀杆与阀板执行启闭动 作。用于接通或切断真空管路中的气流。适用介质为纯净空气和 非腐蚀性气体。
-
GID型-电动高真空蝶阀主要技术性能
适用范围：Apply Range 10-1.3 x10_4Pa 阀门漏率：Valve Leak out Rate ^1.3x10_4Pa.L/S. 适用温度：Apply Temperature -25~+8〇1 (丁腈橡胶） -30~+150t (氟橡胶} 电源：Loop Temperature time 220V/50HZ 安装位置：丨nstall the direction 任意 -
GID型-电动高真空蝶阀主要零件材料
阀体、阀盖、阀杆：碳钢或不锈钢
密封件：丁腈橡胶、氟橡胶。 -

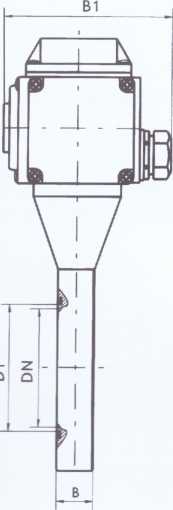

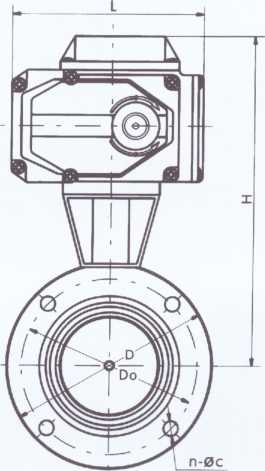

外形及连接尺寸
Model
型号DN D Do D1 B H B1 L n-∅c GID-40 40 85 70 44 22 183 139 157 4-∅7 GID-50 50 110 90 55 22 195 139 157 4-∅7 GID-65 65 125 105 70 26 203 139 157 4-∅9 GID-80 80 145 125 85 30 213 139 157 4-∅9 GID-100 100 170 145 105 30 231 139 157 4-∅12 GID-150 150 220 195 156 35 251 139 157 8-∅12 GID-200 200 275 250 208 40 315 147 207 8-∅12 GID-250 250 330 300 258 45 343 147 207 8-∅14 GID-300 300 380 350 308 55 368 147 207 8-∅14 GID-400 400 500 465 408 60 451 182 256 8-∅18 GID-500 500 600 565 510 80 535 182 280 12-∅18 GID-600 600 710 670 610 100 576 182 280 12-∅21
