  • 气动薄膜直通单座、双座调节阀

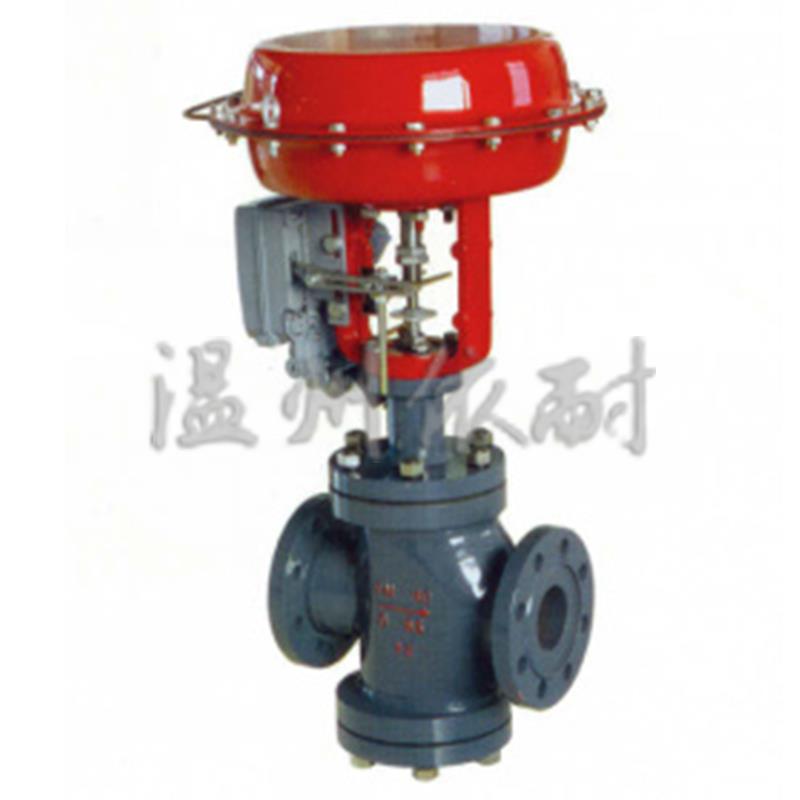

    气动薄膜直通单座、双座调节阀

  • 产品概述

    ZMA/BP、ZMA/BN型气动簿膜薄直通单座调节阀和气动簿膜薄直通双座调节阀采用双导向结构。配用于多弹簧执行机构,具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体、蒸汽等介质的工艺参数如压力、流量、温度、液位保持在给定值。特别适用于压差较大,允许泄漏量也较大且不是很清洁的介质场合。温州依耐泵阀制造的气动薄膜直通单座、双座调节阀有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级温度有-250℃-+560℃范围内多种档次。泄漏量标准为Ⅲ级和IV级。流量特性为线性或百分比。多种多样的品种规格可供选择。

  • 产品及流量图


    气动薄膜直通单座、双座调节阀结构图2


    气动薄膜直通单座、双座调节阀结构图1


    气动薄膜直通单座、双座调节阀结构图3


    气动薄膜直通单座、双座调节阀流量图2


    气动薄膜直通单座、双座调节阀流量图1

  • 主要零件材料

    阀体、阀盖:HT200、ZG230-450、ZG1Cr18Ni9Ti
    阀芯、阀座:1Cr18Ni9Ti、司钛莱合金堆焊
    填   料:聚四氟乙烯、柔性石墨、不锈钢波纹管
    垫   片:橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
    膜 盖:A3
    波 文 膜 片:丁腈橡胶夹增强涤纶织物
    弹 簧:60Si2Mn
    阀杆、推杆:2Cr13、1Cr18Ni9Ti
    衬   套:2Cr13
    软密封阀芯:增强聚四氟乙烯

  • 主要技术参数
    公称通径DN(mm) 20 25 32 40 50 65 80 100 125 150 200 250 300 400
    额定流量 系数Kv 单座 5 8 12 20 32 50 80 120 200 280 450 700 1100
    双座   10 16 25 40 63 100 160 250 400 630 1000 1600 2700
    额定行程L(mm) 16 25 40 60 100
    膜片有效面积Ae(cm2) 280 400 600 1000 1600
    公称压力PN(Mpa) 1.6、4.0、6.4
    固有流量特性 直线、等百分比
    固有可调比R 50:1
    信号范围Pr(Kpa) 20~100、 40~200、 20~60、 80~240、 段幅:20~60、 60~100、
    气源压力Ps(Mpa) 0.14~0.4
    允许泄漏量 Ⅳ级(单座)、 Ⅲ级(双座)
    工作 温度 t (℃) 常温型 -20200、 -40~250、 -60~250
    散热型 -40~450、 -60~450
    高温型 450~650
    低温型 -60~100、 -100~ -200、 -200~ -250

    *本产品性能指标贯彻GB/4213-92。

  • 主要外形尺寸
    公称通径DN 20 25 32 40 50 65 80 100 125 150 200 250 300
    法兰 距离 (L) PN16 180 185 200 220 250 275 305 350 410 450 550 670 770
    PN40 185 190 210 230 255 285 310 355 425 460 560 690 795
    PN64 190 200 220 240 265 295 320 370 400 475 570 752 819
    标准阀盖H1 单座 560 567 579 622 652 802 818 826 1054 1079 1144 1517 1658
    双座   577 583 642 652 822 852 876 1104 1129 1124 1637 1758
    中温型 阀盖H1 单座 760 767 779 822 852 1052 1062 1076 1347 1399 1464 1867 2008
    双座   777 783 842 852 1072 1102 1126 1424 1449 1524 2023 2108
    H2 单座 91 112 118 129 144 173 191 195 243 251 290 380 436
    双座   117 120 139 144 188 208 220 268 278 320 441 465
    A 282 360 470 620
    法兰标准 GB ;1.6、2.5、4.0、6.4Mpa ANSI:150、300、600Lb JIS:10K、20K、30K

    注:(1)本表数值以PN1.6为依据 (2)带手轮机构高度应加150mm(DN20~50)、180mm(DN65~100)、250mm(DN125~200)、280mm(DN250~300)。
