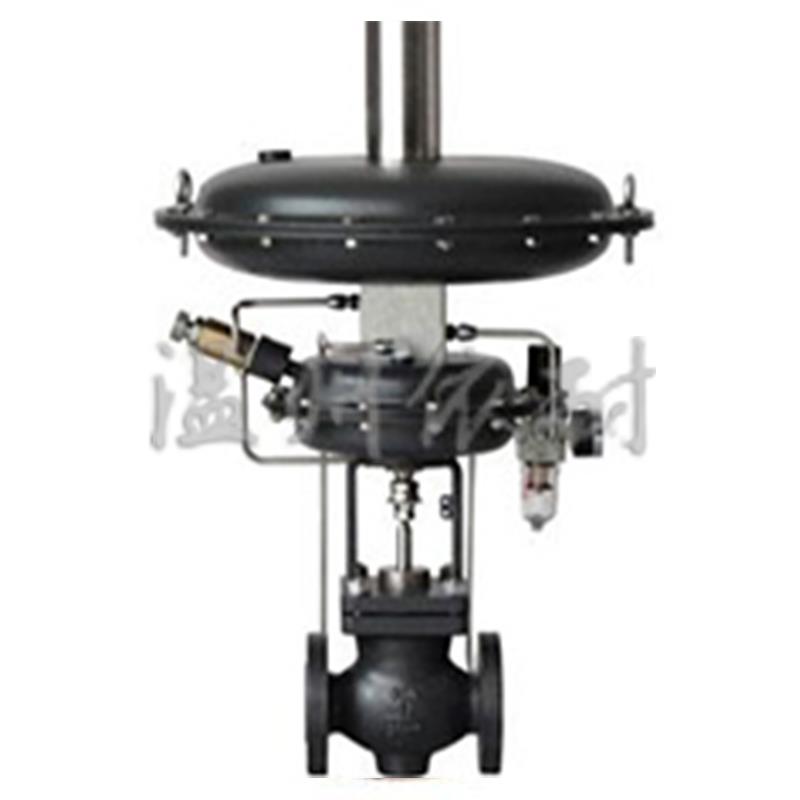

  • V230Y2122型自力式微压调节阀


    自力式微压调节阀

  • 产品概述

    V230Y2122型自力式微压调节阀主要由控制阀,执行器和指挥器组成,是一种无需外加能源,利用被调介质自身压力为动力源,进行自动调节压力恒定的节能型产品,温州依耐泵阀生产的自力式微压调节阀控制的调节精度高,比一般自力式调压高一倍左右,适合在控制精度要求较高的场合。(B)控制阀后压力 (K)控制阀前压力

  • 产品及安装简图


    自力式微压调节阀结构图1


    自力式微压调节阀结构图2

  • 主要零件材料

    阀 体:ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12MoTi
    阀 芯:1Cr18Ni9Ti、Cr18Ni12Mo2Ti
    阀 座:1Cr18Ni9Ti、Cr18Ni12Mo2Ti
    阀 杆:1Cr18Ni9Ti、Cr18Ni12Mo2Ti
    膜 盖:A3、1Cr18Ni9Ti
    膜 片:丁腈橡胶、耐油橡胶、氟橡胶

  • 主要技术参数
    公称通径DN(mm) 20 25 40 50 65 80 100
    阀座直径(mm) 6 15 20 25 32 40 50 65 80 100
    额定流量系数Kv 3.2 5 8 11 20 32 50 80 100 160
    压力调节范围Kpa 0.5~5.5、 5~10、 9~14、 13~19、18~24、24~28 27~33、 31~38、 36~44、 42~51、 49~58、 56~66
    公称压力PN(Mpa) 1.0 1.6
    被调介质温度 ≤80
    调节精度(%) ±10
    允许泄漏量 10-4×阀额定容量
  • 主要外形尺寸
    公称通径DN 20 25 32 40 50 65 80 100
    A 395
    H 680 690 710 720 735 797 837 1050
    L 185 200 205 222 254 276 298 352
    法兰标准 GB:1.6、2.5、4.0Mpa ANSI:150、 JIS:10K

    注:本表法兰距离以PN16为依据

产品更多详情请致电我们!欢迎选购!
