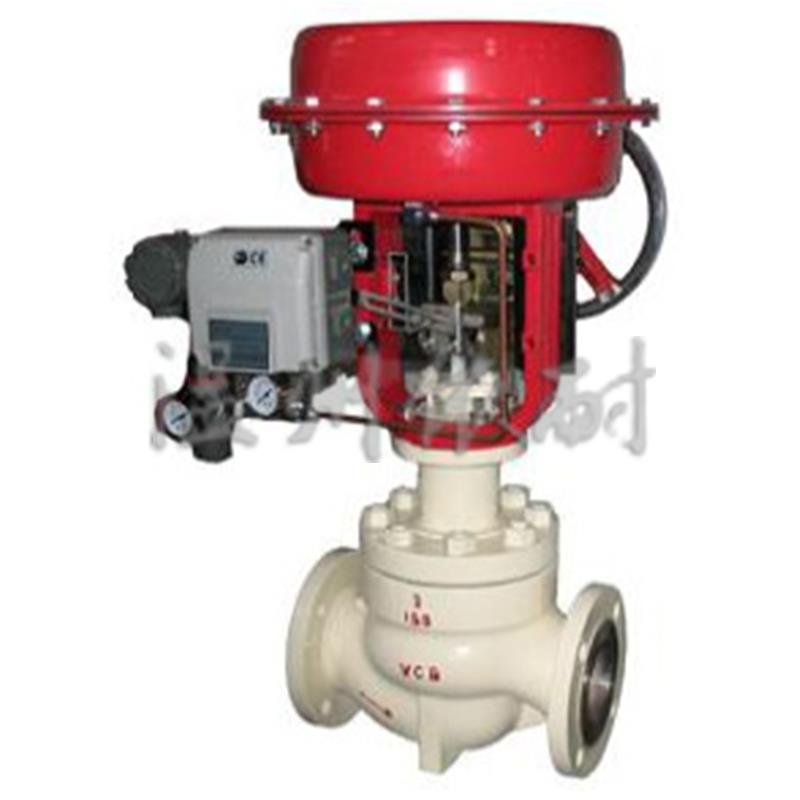

CV3000-HCB笼式调节阀
CV3000-HCB笼式调节阀 -
结构特点和应用范围
CV3000-HCB笼式调节阀是压力平衡式调节阀，阀内件采用套筒导向的先导式阀芯，它主要利用流体的压力实现阀芯快速动作，操作力小。另外，密封型式 采用单座密封，流量特性曲线精度高，符合IEC534-1标准。调节阀动态稳定性好、噪音低、防空化，适宜控制各种温度的高压差流体。配用多弹簧薄膜执行 机构或电动执行机构，其结构紧凑，输出力大。 本产品符合GB/T4213-92。
-
技术参数和性能指标
阀体阀体型式直通铸造球形阀
公称通径100～300mm
公称压力
ANSI 125、150、300、600Lb
JIS 10、16、20、30、40K
PN 1.6、4.0、6.4MPa
连接型式
法兰连接 FF、RF、RJ、LG
法兰标准 JIS B2201-1984或ANSI B16.5、JB/T79.1 PN1.6MPa、JB/T79.2凹凸面
焊接连接 对接焊BW
阀体材料ZG25 ZG1Cr18Ni9Ti、ZG0Cr17Ni12Mo2、1.25Cr0.5Mo 5.0Cr0.5Mo或SCPH21
SCPH61 Ti
上 阀 盖
常温型（P）-17～+230℃
伸长Ⅰ型（EⅠ）-45～-17℃ +230～+566℃
伸长Ⅱ型（EⅡ）整体式（E2I）-100～-45℃ 焊接式（E2W）-196～-100℃
压盖型式螺栓压紧式
密封填料V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料
注：工作温度不准超过各种材料的允许范围 -
阀内组件
阀芯型式先导式阀芯
组件材料 17-4PH、0Cr17Ni12Mo2和堆焊司太莱合金 -
执行机构
机构型式ZHA(B)多弹簧薄膜执行机构
膜片材料丁睛橡胶夹尼龙布
弹簧范围0.02～0.10MPa、0.08～0.24MPa
供气压力0.14、0.16、0.28、0.35MPa
气源接口Rc 1/4
环境温度-30～+70℃ -
作用型式
气—关式或气—开式
-
附件
定位器、手轮机构、气动阀位传送器等
-
性能
泄漏量 符合标准ANSI B16.104Ⅳ级，小于额定Cv的0.01%
回差 3%（不带定位器）、1%（带定位器）
基本误差 ±5%（不带定位器）、±1%（带定位器）
注：采用标准的V型聚四氟乙烯填料时 -
可调范围
50：1
