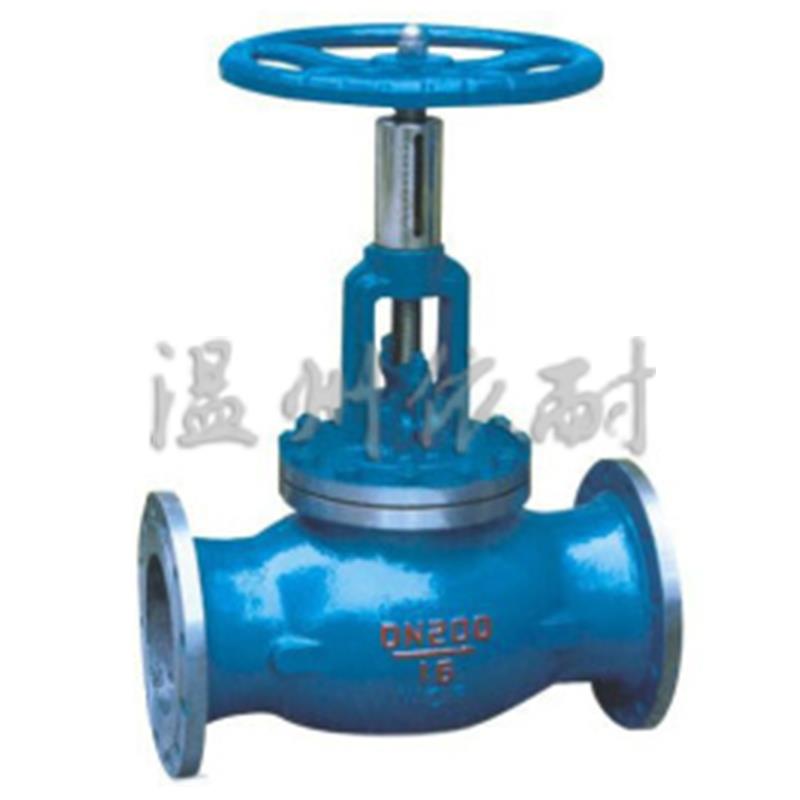

T40H 大连式手动调节阀
T40H 大连式手动调节阀 -
结构特点和应用范围
大连式手动调节阀及自锁手动调节阀主要用于城市几种供热，区域供热，循环水工程，热电厂管网和制冷空等工程，大连式手动调节阀具有截止、节流和调节流量的作用，可取代节流孔板，是一种可改变孔径的节流装置。
-
产品简图及传动形式
T40H 大连式手动调节阀外形尺寸图2
T40H 大连式手动调节阀外形尺寸图1 -
主要零件材料
零件名称 材料 阀体、阀盖、填料、压盖 灰铸铁、铸钢、不锈钢、黄铜 阀杆、阀瓣、密封圈 不锈钢 阀杆螺母 黄铜 -
主要技术参数
公称压力 PN(MPa) 试验压力(MPa) 工作压力(MPa) 工作介质 介质温度℃ 壳体 密封 P20 P12 1.6 2.4 1.76 1.5 1.6 水、蒸汽 ≤200 -
主要外形安装尺寸
型号 公称压力 MPa(MPa) 公称通径DN 尺寸（mm） L H H1 D0 DPF-16 1.6 15 130 150 160 80 20 150 160 170 80 25 160 182 197 120 32 180 192 210 140 40 200 250 275 160 50 230 264 295 180 65 290 380 420 220 80 310 413 460 280 100 350 466 520 300 125 400 540 620 350 150 480 623 710 400 200 495 687 825 450 250 622 782 915 500 300 698 914 1080 550 350 787 968 1150 680 400 914 1037 1250 680 -
可调范围
50：1
