ZSSV气动V型调节球阀
特殊阀座偏心调节球阀 -

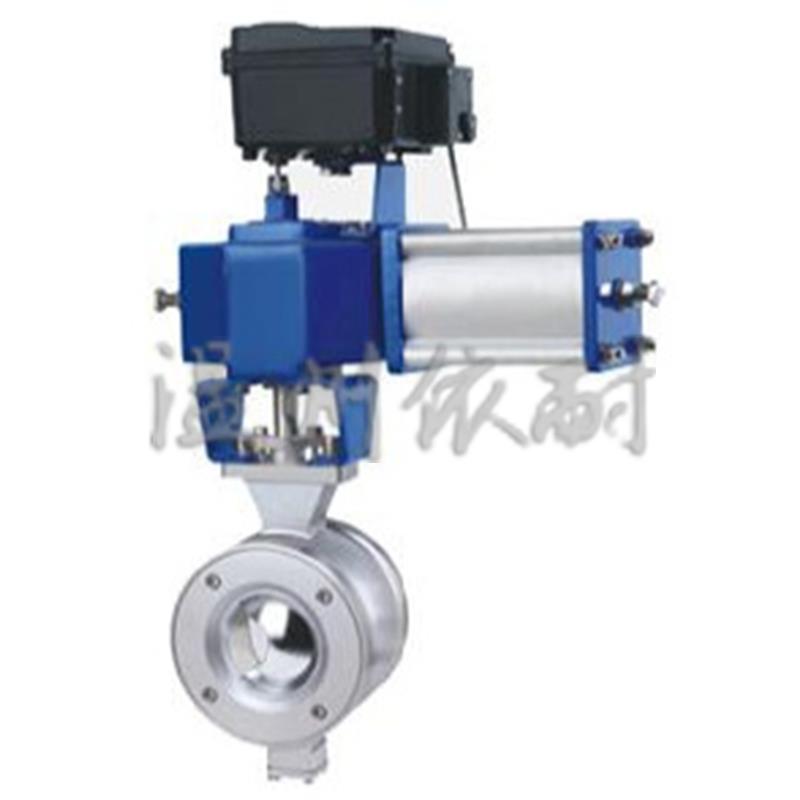

产品概述及简图
ZSSV气动V型活塞式调节球阀（简称调节球阀），是一种旋转型调节球阀，为气动单元组合仪表中的执行单元，一般与电气阀门定位器或气动阀门定位器组合使用。阀芯开有V型切口，与阀座相对转动产生剪切力，防止卡死。特别适用于泥浆和含有纤维介质，以及含有微小因休悬浮特介质的调节。温州依耐泵阀的气动V型调节球阀广泛应用于石油、化工、制药、冶金、轻纺、造纸、污水处理等生产部门的气体、蒸汽、液体输送管道中介质流量调节，以达到生产过程控制要求。气动V型调节球阀公称压力等级有PN1.6、4.0、6.4MPa，公称通径范围从25mm至300mm,允许泄漏量等级有IV级VI级。
-
产品简图及传动形式
气动V型调节球阀外形尺寸图2
气动V型调节球阀外形尺寸图1 -
主要零件材料
阀体、阀盖：HT200、ZG230-450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
阀 杆：OCr17Ni12Mo2、OCr17Ni14Cu4Nb
阀 板：ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
阀杆（板）轴承：OCr17Ni12Mo2
阀 芯：增强聚四氟乙烯、司钛莱合金堆焊
压 圈：OCr17Ni12Mo2
阀座（密封环）：聚四氟乙烯、石墨
阀 座 托 架：OCr17Ni12Mo2
垫 环：氟橡胶O形圈 -
性能技术参数
公称通径DN(mm) 25 32 40 50 65 80 100 125 150 200 300 额定流量系数Kv 22 36 58 82 145 200 355 554 798 1418 3900 公称压力PN(Mpa) 1.6、 4.0、 6.4 流量特性 近似等百分比 阀板转角（度） 0゜±4至90゜ ±4（可调） 操作压力(Mpa) 双作用0.2～1.0、 单作用0.3-1.0 适用工作温度（℃） 软密封：-10～180、 硬密封：-60～450 允许压差(Mpa) 为公称压力值 4.0 2.0 允许泄漏量等级 软密封Ⅵ级、硬密封Ⅳ级 动作时间(S) 0.5～7 执行机构输出力矩（Nm） 5.9～5169 *本产品性能指标贯彻GB/T4213-92。
阀形式
阀体形式 O形球阀 V型球阀 对夹式 法兰式 密封形式 软密封 硬密封 作用形式 单作用 双作用 可配附件：a.阀门定位器、空气过滤减压器 b.阀位传送器 c.电磁阀、气源三联件 d.回讯器（或限位开关） e.手动机构
主要外形尺寸
PN 1.6MPa 公称 通径 DN(mm) 尺寸（mm） 对夹连接 法 兰 连 接 Dc H1 F L L1 D L L1 D D1 D2 b Z-фd 25 50 25 64 - - - - - - - 38 57 400 40 60 25 82 - - - - - - - 49 63 400 50 75 32 100 124 62 160 125 100 16 4-ф18 60 92 400 65 85 38 120 145 72.5 180 145 120 18 4-ф18 75 100 400 80 100 45 131 165 82.5 195 160 135 20 8-ф18 89 108 400 100 115 50 158 194 97 215 180 155 20 8-ф18 113 117 400 125 135 155 180 210 105 245 210 185 22 8-ф18 140 140 455 150 160 65 216 222 114.5 280 240 210 24 8-ф23 164 177 455 200 200 80 268 243 121.5 335 295 265 26 12-ф23 205 200 700 250 240 92 326 297 148.5 405 355 320 30 12-ф25 259 252 700 300 - - - 338 169 460 410 375 30 12-ф25 300 270 700
