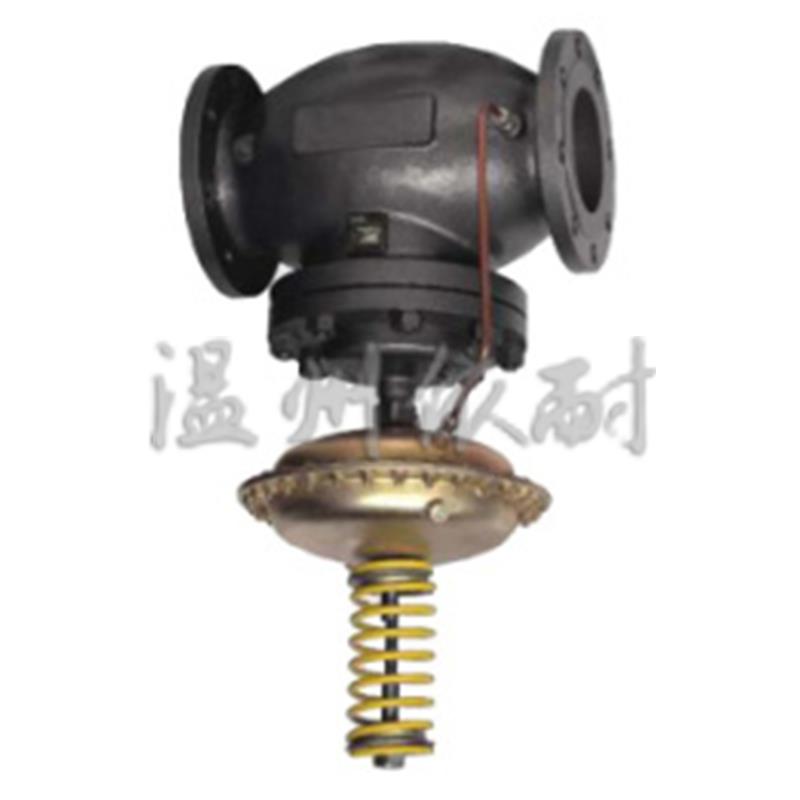

V230Y01/02（B、K）型自力式压力调节阀
自力式压力调节阀 -
产品概述
V230Y01/02（B、K）型自力式压力调节阀是一种无需外来能源而而只利用被调介质自身的压力变化来进行自动调节阀前或减压的节能型产品，附带温罐可在350℃蒸汽下连续使用。温州依耐泵阀生产的自力式压力调节阀被广泛用于城市供热、供暖系统及石油、化工、电力、冶金、食品、轻工等各种工业设备中气体、液体、蒸汽等介质的减压、泄阀，恒压。（B）控制阀后压力（K）控制阀前压力
-
产品及安装简图
自力式压力调节阀结构图
测量气体，阀前压力调节（K型），过滤器可不装。
测量气体，阀后压力调节（B型），过滤器可不装。
测量液体，阀前压力调节（K型），对于非清洁流体应装过滤器。
测量液体，阀后压力调节（B型），对于非清洁流体 应装过滤器。
测量蒸汽，阀前压力调节（K型），应装隔温罐，建议装过滤器。
测量蒸汽，阀后压力调节（B型），应装隔温罐，建议装过滤器。 -
主要零件材料
自力式温度调节阀可用于各种场合的加热或冷却，举例如下：A、B、C
1.自力式温度调节阀 2.工艺过程设备（或房间） 3.蒸汽凝水器 4.过滤器
-
主要零件材料
阀 体：ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12MoTi
阀 芯：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
阀 座：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
阀 杆：1Cr18Ni9Ti、Cr18Ni12Mo2Ti
膜 盖：A3、1Cr18Ni9Ti填料：聚四氟乙烯、柔性石墨
膜 片：丁腈橡胶、耐油橡胶、氟橡胶 -
主要技术参数
公称通径DN(mm) 20 25 32 40 50 65 80 100 125 150 200 250 300 额定流量系数Kv 7 11 20 30 48 75 120 190 300 480 760 1100 1750 额定行程L(mm) 8 10 14 20 25 40 50 60 70 公称压力PN(Mpa) 1.6、4.0 压力调节范围（Kpa） 15～50、40～80、60～100、80～140、120～180、160～220、200～260 240～300、280～350、330～400、380～450、430～500、480～560、540～620、 600～700、680～800、780～900、880～1000、600～1500、1000～2500 固有流量特性 快开 调节精度() ±5 使用温度（℃） ≤350 允许 泄漏量 硬密封(1/h) 单座：≤10-4×阀额定容量（Ⅳ级）、 双座和套筒：≤5×10-3阀额定容量（Ⅱ级） 软密封(m1/min) 0.15 0.30 0.45 0.60 0.90 1.70 4.0 6.75 11.10 16.0 减压比 最大 10 最小 1.25 主要外形尺寸
公称通径（DN） 20 25 32 40 50 65 80 100 125 150 200 250 300 法兰距离(L) 185 200 205 222 254 276 298 352 410 451 600 670 735 总高度(H) 615 645 650 710 730 745 760 800 890 960 1050 H1 52.5 57.5 67.5 72.5 80 90 97.5 107.5 122.5 140 167.5 225 230 D 100 H 280 法兰标准 GB：PN1.6、2.5、4.0Mpa ANSI：150、300Lb JIS：10K、20K 注：本表法兰距离以PN16为依据
