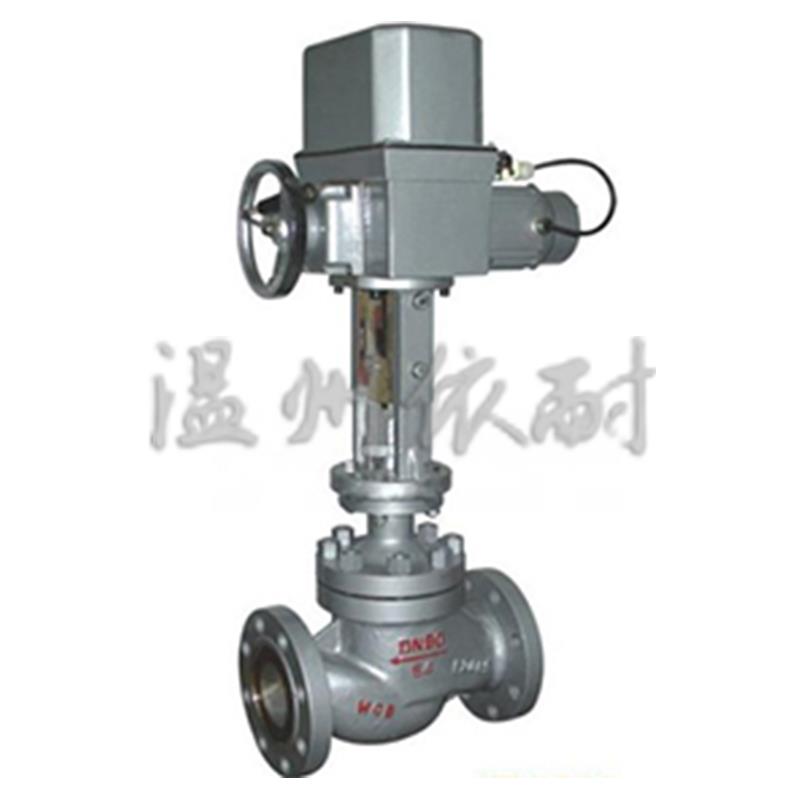

ZAZP、ZAZM电动精小型单座、套筒调节阀
电动精小型单座、套筒调节阀 -
产品概述
ZAZP、ZAZM电动精小型单座调节阀和电动精小型套筒调节阀是DKZ型电动单元组合仪表中执行单元，它是生产过程自动调节的重要环节之一。它以电源为动力接受统一的标准信号0-10或4-20mADC。将此转为与输入信号相对应的自动调节。因而广泛用于化工、石油、冶金、电站和轻纺等工业生产过程的自动调节和远程控制。温州依耐泵阀制造的电动精小型单座、套筒调节阀有标准型、波纹管密封型、夹套保温型等多种品种。产品公称压力等级有1.6、4.0、6.4Mpa；公称通径范围DN20-400。
-
产品及流量图
电动精小型单座、套筒调节阀结构图1
电动精小型单座、套筒调节阀结构图2
电动精小型单座、套筒调节阀结构图3
电动精小型单座、套筒调节阀结构图4
电动精小型单座、套筒调节阀流量图1
电动精小型单座、套筒调节阀流量图2 -
主要零件材料
阀体、阀盖：HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti、司钛莱合金堆焊
填 料：聚四氟乙烯、柔性石墨、不锈钢波纹管
垫 片：橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片
阀杆、推杆：2Cr13、1Cr18Ni9Ti
衬 套：2Cr13 -
主要技术参数
公称通径DN(mm) 阀座直径dn 20 25 32 40 50 65 80 100 125 150 200 250 300 10 12 15 20 额定流量 系数Kv 直线 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690 1100 1760 等百分比 1.6 2.5 4 6.3 10 16 25 4. 63 100 160 250 400 630 1000 1600 额定行程L(mm) 10 16 25 40 60 100 公称压力PN(Mpa) 1.6、 4.0、 6.4 固有流量特性 直线、等百分比 固有可调比R 50：1 允许 单座 硬密封：Ⅳ级、 软密封：Ⅵ 泄漏量 套筒 硬密封：Ⅳ级、 软密封：Ⅵ 工作温度t（℃） -20～220、 -40～250、 -40～450、 -60～450 信号范围（Ma.DC） 0～10、 4～20 电源电压 220V、 50HZ 作用方式 电开式、电关式 -
主要外形尺寸
公称通径 20 25 32 40 50 65 80 100 125 150 200 250 300 法兰 距离 L PN16 185 200 205 222 250 276 298 350 410 451 600 670 735 PN40 190 205 210 230 255 285 310 355 425 460 615 685 750 PN64 200 210 220 251 286 311 337 394 440 475 630 700 765 标准 阀盖 H1 PN16 673 698 720 723 740 850 866 884 1040 1065 1090 1256 1520 PN40 673 698 720 723 740 850 866 919 1070 1085 1130 1336 1570 PN64 680 710 738 743 765 875 890 928 1100 1145 1200 1376 1640 中温型 阀盖 H1 PN16 873 898 920 923 940 1100 1110 1134 1360 1385 1410 1606 1870 PN40 883 908 930 933 950 1100 1110 1169 1390 1405 1450 1682 1920 PN64 890 920 950 960 995 1120 1140 1178 1420 1465 1520 1726 1992 H2 PN16 53 58 68 73 80 90 98 108 123 140 168 203 230 PN40 53 58 68 73 80 90 98 115 135 150 188 223 255 PN64 63 68 75 83 88 100 105 125 148 170 203 235 265 B 460 530 630 法兰标准 GB：1.6、2.5、4.0、6.4Npa ANSI：150、300、600Lb JIS：10K、20K、30K
