ZAZQ、ZAZX型电动三通合流、分流调节阀
电动三通合流、分流调节阀 -
产品概述
ZAZQ、ZAZX型电动三通合流调节阀和电动三通分流调节阀采用圆筒型簿辟窗口形阀芯导向。配用DKZ型直行程电动执行机构，接受0-10或4-20mADC信号驱动阀启闭。其中三通合流调节阀用于将两种流体混合成第三种流体，或将不同温度的同种流体一，混合成同一温度流体。三通分流阀将一种流体分成两路流体。温州依耐泵阀制造的电动三通合流调节阀和电动三通分流调节阀公称通径由25mm至330mm，公称压力有PN1.6、4.0、6.4Mpa，适用液体温度由-60℃至450℃，控制信号为0-10或4-20mADC，泄漏量标准为IV级和VI级，流量特性有直线、抛物线两种。配用不同的阀盖可分为普通型和散热型两种。
-

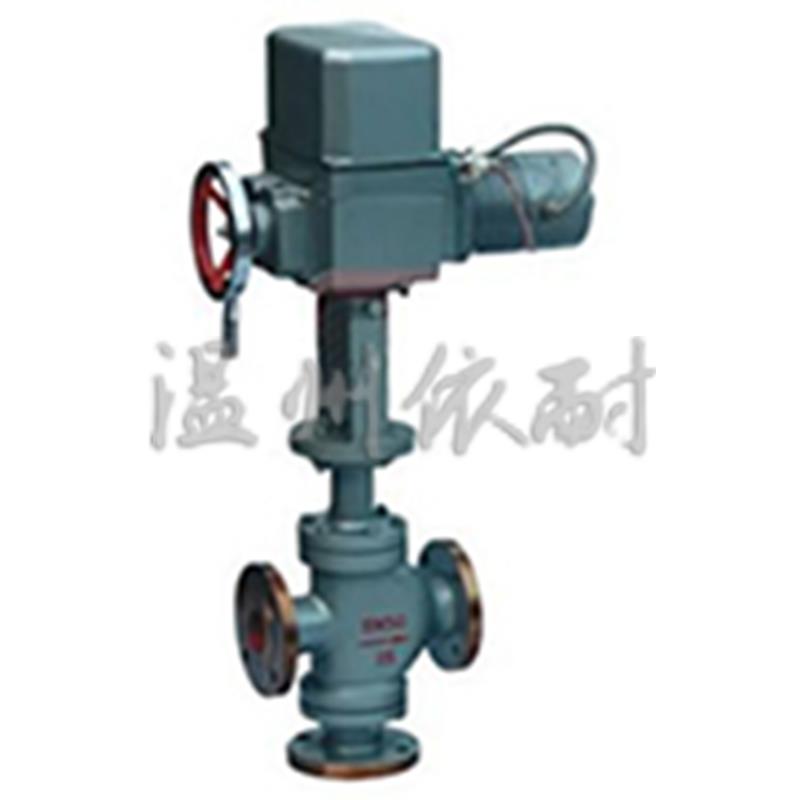

产品及流量图
电动三通合流、分流调节阀结构图1
电动三通合流、分流调节阀结构图2
电动三通合流、分流调节阀结构图3 -
主要零件材料
阀体、阀盖：HT200、ZG230-450、ZG1Cr18Ni9Ti
阀芯、阀座：1Cr18Ni9Ti、司钛莱合金堆焊
填 料：聚四氟乙烯、不锈钢波纹管
阀杆推杆：2Cr13、1Cr18Ni9Ti
衬 套：2Cr13
垫 片：橡胶石棉板、1Cr18Ni9Ti、石墨缠绕垫片 -
主要技术参数
公 称 通 径 DN(mm) 25 32 40 50 65 80 100 125 150 200 250 300 额定流量 系数Kv 合 流 8.5 13 21 34 53 85 135 210 340 535 800 1280 分流 85 135 210 340 535 800 1280 额定行程L(mm) 16 25 40 60 100 固有流量特性 直线、抛物线 工作温度(℃) 普通型：铸铁：-20～200、 铸钢：-40～250、 铸不锈钢：-60～250 散热型：-40～450、 铸不锈钢：-60～450 介质温度（℃） 200以下（对合流阀而言） 固有可调比R 30：1 公称压力PN (Mpa) 1.6、 4.0、 6.4 允许泄漏量 硬密封：Ⅳ级、 软密封：Ⅵ级 作用方式 电开式、电关式 信号范围（mA.DC） 0～10、 4～20 电源电压 220V、 50HZ *本产品性能指标贯彻GB/T4213-92
-
主要外形尺寸
公称通径 25 32 40 50 65 80 100 125 150 200 250 300 法兰 距离 L PN16 185 200 220 250 275 300 350 410 450 550 670 770 PN40 190 200 220 255 285 310 360 430 465 560 690 795 PN64 200 210 235 265 295 320 370 440 475 570 752 819 标准 阀盖 H1 PN16 805 821 843 878 989 1014 1016 1149 1210 1230 1980 2100 PN40 805 821 843 878 989 1014 1016 1149 1210 1230 1980 2100 PN64 825 841 863 898 1009 1034 1056 1179 1216 1300 2120 2460 中温型 阀盖 H1 PN16 1005 1021 1043 1078 1239 1264 1266 1469 1530 1550 2330 2450 PN40 805 821 843 878 989 1014 1016 1149 1210 1230 2330 2450 PN64 1025 1041 1063 1098 1259 1284 1306 1499 1526 1620 2370 2710 H2 PN16 140 150 160 180 200 222 220 270 280 306 474 584 PN40 140 150 160 180 200 222 220 270 280 306 PN64 分流 160 170 180 200 220 242 260 300 322 376 合流 160 170 180 200 220 242 260 325 322 376 B 460 530 630 法兰标准 GB：1.6、2.5、4.0、6.4Mpa ANSI：150、300、600Lb JIS：10K、20K、30K
