HD7(B、S、X)41X(H)液控缓闭止回蝶阀
产品概述
液控缓闭止回蝶阀是目前国内外较先进的管路控制设备，主要安装于水电站水轮机进口，用作水轮机进口阀；或安装于水利、 电力、给排水等各类泵站的水泵出口，替代止回阀和闸阀的功能。工作时，阀门与管道主机配合，按照水力过渡过程原理，通过预 设的启闭程序，有效消除管路水锤，实现管路的可靠截止，起到保护管路系统安全的作用。
液控缓闭止回蝶阀流阻系数小、智能化程度高、功能齐全、性能稳定可靠。
该产品主要有如下特点：
1、 可取代水泵出口处原电动闸阀和止回阀的功能，且机、电.、液系统集成为一个整体，减少占地面积及基建投资。
2、 电液控制功能齐全，无需另外配置即可以作为一个独立的系统单机就地调试、控制，•也可以作为集散性控制系统(DCS)的一 个设备单元，通过I/O通道由中央计算机进行集中管理，与水泵、水轮机、旁通阀及其他管道设备实现联动操作；并配有手动功能， 无动力电源时也可以实现手动开、关阀，满足特殊工况下的阀门调试、控制要求.
3、 可控性好，调节范围大、适应性强。电液控制系统设有多处调节点，可以按不同的管道控制要求进行启闭程序设置，保证 在满足开、关阀条件时，阀门能够且才能够自动按预先设定的时间、角度开启和分快、慢二阶段关闭。并能实现无电关阀，有效消除 破坏性水捶，防止水泵和水轮机组飞逸事故的发生，降低管网系统的压力波动，保障设备的安全可靠运行。
4、 主阀密封副为三偏心金属密封或双偏心橡胶密封结构，启闭轻松、密封可靠；并有一道额外加大的偏心，使阀门具有良好 的自关闭、自密封性能。中、小口径蝶板设计成流线型平板结构，大口径蝶板设计面双平板桁架式结构，排挤小，水流平顺，阀门 流阻系数仅为0.1 ~ 0.6 ,远小于止回阀的流阻系数（1.7 ~2.6 ),节能效果明显。 -
型号说明
-
标准与规范
产品标准 GB/T14478. GB/T12238. JB/T8527 传动装置 JB/T5299 结构长度 GB/T12221 配管法兰 灰铸铁法兰 GB/T17241.6 球墨铸铁法兰 GB/T12380.1-12380.3 钢制法兰 GB/T9112〜9131 蓄能器标准 GB/T2352 试验与检验 GB/T14478、 GB/T13927 -
基本参数
公称通径DN ( mm) 150-3500 公称压力PN ( Mpa) 0.25-2.5 试验压力 密封 l.lxPN Ps(Mpa) 强度 1.5xPN 工作压力（MPa) l.OxPN 介质温度(°C) ≤80 适用介质 水、海水、泥沙水、油田等 -
特殊参数
顷目 可调范围 出厂调节 开阀时间（可调） 10~60秒 20 关阀时间（可调） 快关 1.5~25 秒 8秒 慢关 6~90 秒 20秒 关阀角度（可调） 快关 70±10度 65度 慢关 20±10度 25度 最小流阻系数 0.1 -
主要零件选用材料
零件名称 材料 阀体 灰铸铁、球墨铸铁、碳素钢 蝶板 灰铸铁、球墨铸铁、碳素钢 阀轴 不锈钢、碳素钢 阀体密封面 铜合金、不锈钢 蝶板密封圈 优质丁腈橡胶、不锈钢/柔性石墨层叠 滑动轴承 铜合金 填料 V形密封圈、柔性石墨 墙板 碳素钢 -
产品结构说明
产品按照控制系统蓄能类型分为重捶式和蓄能器式两大系列，其中重锤式控制系统又分为普通重捶式、自动保压重捶式(B)和锁 定型自动保压重棰式(S);蓄能器式控制系统则分为普通蓄能器式(X)和锁定型蓄能器式(XS)。
阀门主要由阀门本体、传动机构、液压站、电控箱等四部分组成。
阀门本体由阀体、蝶板、阀轴、滑动轴承、密封组件等主要零件组成。
重捶式阀体均采用卧式结构，阀轴采用半轴结构.
蓄能器式一般采用卧式布置；也可根据用户要求采用立式布置.
传动机构主要由液压缸、摇臂、支撑墙板（重锤式还有重捶、杠杆、锁定油缸等）等连接、传动件组成，是液压动力开、关阀 门的主要执行机构。
传动液压缸上设有快关时间调节阀、慢关时间调节阀和快、慢关角度调节阀。调节范围见第五节 < 启闭参数>。
卧式布置时，传动机构一般采用正向安装；受现场空间限制时也可根据用户要求采用反装型（即传动装置位于阀体的另一侧， 见图5~图8 )。
液压站包括油泵机组、手动泵、蓄能器、电磁阀、溢流阀、流量控制阀、截止阀、液压集成块、油箱等零部件。
本液压控制系统电磁阀分为进口型和国产型，出厂配置一般为国产型，需要进口型应在订货时说明。重锤式自动保压系统中， 蓄能器用作系统压力的补偿。
锁定型重捶式自动保压系统中，蓄能器用作系统压力的补偿和锁定油缸的退锁.
蓄能器式系统中，蓄能器为阀门启闭提供主动力源。
流量控制阀用于开阀时间调节，调节范围见第五节 < 启闭参数 > 。
手动泵用于系统调试和特殊工况下的阀门启闭。
液压系统电磁换向阀控制特征一般为正作用型，即：电磁阀得电蝶阀开阀、失电蝶阀关阀；反之则为反作用型，即电磁阀失电 蝶阀开阀、得电蝶阀关阀。常规配套用作水轮机进口阀时电磁换向阀为反作用型，其余工况采用正作用型，如有不同选择应在订货 时说明。
液压系统与阀门本体可以是整体式安装，也可以分开安装.用户未作特殊说明时为整体式安装•蓄能器式采用立式布置时均为 分体式安装。 -
电气控制方式说明
本阀电气控制系统按主逻辑元件类别分为普通继电型和PLC智能控制型，出厂配套一般为普通继电型，需PLC智能控制型应在 订货时说明。
按液压系统类别分为普通型、B型、S型、X型、XS型等，每类中又分为离心泵、轴流泵和水轮机等使用工况。其中：
开阀离心泵(含离心式混流泵)工况：先启动泵，延迟预定时间后开阀，或泵阀同时启动。
开阀轴流泵(含轴流式混流泵)工况：先开阀至一定角度，再启动泵，或泵阀同时启动。
开阀水轮机工况：先开启旁通阀平衡压力，再开阀，后运行水轮机。
各种工况一般要求在管道主机停机或控制电源失电的同时关闭阀门；也可先关阀至一定角度，再联锁停录，或将"管道主机停 机"设计成阀门关闭的充要条件。
本阀电气控制系统均配有就地控制回路和远程联动控制回路。就地控制回路主要用于现场调试，正常工作时一般均使用远程联 动控制回路。
系统动力电源为AC380V ,控制电源可以是AC220V、DC220V、DC110V、DC24V或其他电源等级。
电液控制原理详细说明参看我公司各类液控蝶阀产品 < 安装使用说明书>。
用户订货时请详细说明主逻辑元件类别、液压系统类別、管道主机联动方式、换向阀控制特征、控制电源等级等具体使用工况 条件。我公司可按用户的不同要求进行一定调整，并可根据用户特殊工况要求单独进行设计。 -
外形及连接尺寸
1、阀体2、杠杆3、重捶4、摇臂5、行程开关6、墙板7、开度电位器8、电机9、油泵10、蓄能器11、耐震压力表 12、常开截止阀13、常闭截止阀14、电磁阀15、压力开关16、流量控制阀17、溢流阀18、手动泵19、电气控制箱 20、油缸21、快关调节阀22、快慢角度调节23、慢关调节阀24、油缸
图1重捶式自动保压液控缓闭止回蝶阀外形及连接尺寸图（DN≤500 )

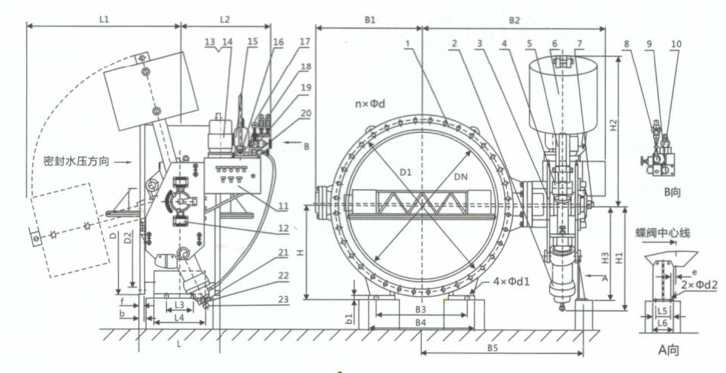

I、 阀体2、油缸3、传动支架4、摇臂5、杠杆6、重锤7、开度电位器8、常开截止阀9、常闭截止阀10、电磁阀
II、 压力开关12、行程开关13、电机14、油泵15、蓄能器16、手动泵17、压力表18、流量控制阀19、溢流阀 20、电气控制箱21、快关调节阀22、慢关调节阀23、快慢角度调节图2重捶式自动保压液控缓闭止回蝶阀外形及连接尺寸图（DN≥600 )
I、 阀体2、油缸3、传动支架4、锁定油缸5、摇臂6、重捶7、开度电位器8、常开截止阀9、常闭截止阀(一）10、主电磁阀
II、 锁定电磁阀12、常闭截止阀(二）13、压力开关14、油泵15、电机16、手动泵17、压力表18、压力表19、流量控制阀 20、溢流阀21、电气控制箱22、行程开关23、快关调节阀24、慢关调节阀25、快慢角度调节图3重棰式自动保压绱定型液控缓闭止回蝶阀外形及连接尺寸图
重锤式液控缓闭止回蝶阀主要外形及连接尺寸(PN=0.6MPa) 单位(mm)
公称通径 DN L D D1 D2 b f n d Ll L2 L3 L4 L5 L6 H HI H2 H3 B1 B2 B3 B4 B5 bl e dl d2 300 270 435 395 366 26 4 12 23 800 850 100 150 120 180 300 365 780 280 280 900 320 380 683 30 30 24 350 290 490 445 413 28 4 12 23 800 850 100 140 120 180 300 365 780 280 305 930 320 380 713 30 30 24 400 310 540 495 463 32 4 16 23 900 850 120 180 120 180 300 390 880 280 365 980 340 420 765 30 30 24 500 350 645 600 568 34 4 20 23 1100 850 150 220 120 180 350 443 1070 280 440 1045 400 500 830 40 32 24 600 390 755 705 667 35 5 20 26 1275 860 150 250 160 220 405 860 1245 610 525 1210 430 546 965 40 65 32 24 700 430 860 810 772 35 5 24 26 1275 860 180 290 160 220 460 860 1245 610 555 1250 570 700 1005 40 65 32 24 800 470 975 920 878 40 5 24 31 1275 860 180 310 160 220 520 860 1245 610 605 1300 610 740 1055 40 65 32 24 900 510 1075 1020 978 40 5 24 31 1385 860 180 320 160 220 570 935 1350 685 670 1360 700 860 1110 40 40 35 24 1000 550 1175 1120 1078 42 5 28 31 1385 860 200 360 160 220 640 935 1350 685 755 1480 740 900 1237 40 40 35 24 1200 630 1375 1320 1280 45 5 32 31 1385 860 200 360 160 220 750 935 1350 685 855 1580 790 950 1337 40 40 35 24 1300 710 1475 1420 1380 30 5 32 31 1510 870 260 460 1601 220 780 1065 1475 820 935 1695 820 960 1468 40 40 42 28 1400 710 1575 1520 1480 30 5 36 31 1510 870 260 460 160 220 835 1065 1475 820 1010 1760 840 1000 1536 40 40 42 28 1500 790 1690 1630 1590 30 5 36 31 1510 870 260 500 160 220 900 1065 1475 820 1055 1800 900 1040 1572 40 40 42 28 1600 790 1790 1730 1690 32 5 40 31 1765 870 270 500 160 220 950 1075 1720 820 1120 1875 960 1140 1598 40 40 42 28 1750 870 1935 1880 1840 32 5 44 31 1765 870 270 500 160 220 1000 1075 1720 820 1175 1910 1350 1500 1682 45 40 42 28 1800 870 1990 1930 1890 34 5 44 31 1765 870 270 500 160 220 1040 1075 1720 820 1210 1940 1370 1570 1708 45 40 42 28 2000 950 2190 2130 2090 34 5 48 31 2060 910 360 600 200 280 1130 1180 1990 910 1380 2080 1370 1650 1848 45 40 42 32 2200 1000 2405 2340 2295 36 6 52 34 2060 910 360 600 200 280 1240 1180 1990 910 1480 2180 1600 1880 1948 45 40 42 32 2400 1100 2605 2540 2495 38 6 56 34 2150 910 450 800 200 280 1340 1250 2080 980 1590 2350 1740 2020 2118 45 40 42 32 2600 1200 2280 2740 2695 40 6 60 34 2150 910 500 900 200 280 1440 1250 2080 980 1770 2470 1850 2200 2238 50 20 42 32 2800 1300 3030 2960 2910 42 6 64 37 2050 910 600 950 200 280 1560 1180 1990 1050 2640 2000 2400 2355 50 20 48 32 3000 1400 3230 3160 3110 42 6 68 37 2050 950 600 1000 200 280 1660 1180 1990 1050 2820 2160 2560 2535 50 20 48 32 3200 1500 3430 3360 3310 44 6 72 37 2150 950 700 1100 200 280 1760 1250 2080 1180 2980 2300 2760 2695 50 20 48 32 3400 1600 3630 3560 3510 46 6 76 37 2150 950 750 1200 200 280 1860 1250 2080 1180 3140 2420 2920 2855 50 20 48 32 3500 1650 3730 3660 3610 48 6 78 37 2150 950 750 1200 200 280 1910 1250 2080 1180 3210 2680 3180 2925 50 20 48 32
重锤式液控缓闭止回蝶阀主要外形及连接尺寸(PN=0.6MPa) 单位:(mm)
公称通径 DN L D D1 D2 b f n d Ll L2 L3 L4 L5 L6 H HI H2 H3 B1 B2 B3 B4 B5 bl e dl d2 300 270 440 395 363 26 4 12 23 1000 850 100 150 120 180 300 365 780 280 280 900 320 380 683 30 30 24 350 290 490 445 413 28 4 12 23 1000 850 100 140 120 180 300 365 780 280 305 930 320 380 713 30 30 24 400 310 540 495 463 32 4 16 23 1000 850 120 180 120 180 300 390 880 280 365 980 340 420 765 30 30 24 500 350 645 600 568 34 4 20 23 1000 850 150 220 120 180 350 443 1070 280 440 1045 400 500 830 40 32 24 600 390 755 705 667 35 5 20 28 1400 860 150 250 160 220 405 860 1245 610 525 1210 450 550 965 40 65 32 24 700 430 860 810 772 35 5 24 28 1400 860 180 290 160 220 460 860 1245 610 555 1250 570 700 1005 40 65 32 24 800 470 975 920 878 40 5 24 31 1400 860 180 310 160 220 520 860 1245 610 605 1300 650 780 1055 40 65 32 24 900 510 1075 1020 978 40 5 24 31 1600 860 180 320 160 220 570 935 1350 685 670 1360 700 860 1110 40 40 35 24 1000 550 1175 1120 1078 42 5 28 31 1600 860 200 360 160 220 640 935 1350 685 755 1480 740 900 1237 40 40 35 24 1200 630 1405 1340 1295 45 5 32 34 1600 860 200 360 160 220 750 935 1350 685 855 1580 790 950 1337 40 40 35 24 1300 710 1520 1450 1405 35 5 32 37 1800 870 260 460 160 220 780 1065 1475 820 935 1695 820 960 1468 40 40 42 28 1400 710 1630 1560 1510 46 5 36 37 1800 870 260 460 160 220 835 1065 1475 820 1010 1760 840 1000 1536 40 40 42 28 1500 790 1730 1660 1610 40 5 36 37 1800 870 260 500 160 220 900 1065 1475 820 1055 1800 900 1040 1572 40 40 42 28 1600 790 1830 1760 1710 50 5 40 37 2100 870 270 500 160 220 950 1075 1720 820 1120 1875 1100 1300 1598 40 40 48 28 1750 870 1995 1920 1868 50 5 44 40 2100 870 270 500 160 220 1000 1075 1720 820 1175 1910 1350 1500 1682 45 40 48 28 1800 870 2045 1970 1918 52 5 44 40 2300 870 270 500 160 220 1040 1075 1720 820 1210 1940 1370 1570 1708 45 40 48 28 2000 950 2265 2180 2125 40 5 48 43 2300 910 360 600 200 280 1130 1180 1990 910 1380 2080 1400 1650 1848 45 40 48 32 2200 1000 2475 2390 2335 42 6 52 43 2400 910 360 600 200 280 1240 1180 1900 910 1480 2180 1600 1880 1948 45 40 48 32 2400 1100 2685 2600 2545 45 6 56 43 2400 910 450 800 200 280 1340 1250 2080 980 1590 2350 1740 2020 2118 45 40 56 32 2600 1200 2905 2810 2750 46 6 60 49 2400 910 500 900 200 280 1440 1250 2080 980 1770 2470 1850 2200 2238 50 40 56 32 2800 1300 3115 3020 2960 48 6 64 49 2500 910 600 950 200 280 1560 1180 1990 1050 2640 2000 2400 2355 50 20 56 32 3000 1400 3315 3220 3160 50 6 68 49 2500 950 600 1000 200 280 1660 1180 1900 1050 2820 2160 2560 2535 50 20 56 32 3200 1500 3525 3430 3370 54 6 72 49 2500 950 700 1100 200 280 1760 1250 2080 1180 2980 2360 2760 2695 50 20 56 32 3400 1600 3735 3640 3580 56 6 76 49 2500 950 750 1200 200 280 1860 1250 2080 1180 3140 2420 2920 2855 50 20 56 32 3500 1650 3840 3745 3685 58 6 78 49 2100 950 750 1200 200 280 1910 1250 2080 1180 3210 2680 3180 2925 50 20 56 32
重锤式液控缓闭止回蝶阀主要外形及连接尺寸(PN=1.0MPa) 单位:(mm)
公称通径 DN L D D1 D2 b f n d Ll L2 LB L4 L5 L6 H H1 H2 H3 B1 B2 B3 B4 B5 bl e dl d2 300 270 445 400 370 26 4 12 23 800 850 100 150 120 180 300 365 780 280 280 900 320 380 683 30 30 24 350 290 505 460 429 28 4 16 23 800 850 100 140 120 180 300 365 780 280 305 930 320 380 713 30 30 24 400 310 565 515 480 32 4 16 28 900 850 120 180 120 180 300 390 880 280 365 980 340 420 765 30 65 30 24 500 350 670 620 582 34 4 20 28 1100 850 150 220 120 180 350 443 1070 280 440 1045 400 500 830 40 65 32 24 600 390 780 725 682 35 5 20 31 1275 860 150 250 160 220 405 860 1245 610 525 1210 450 550 965 40 65 32 24 700 430 895 840 794 35 5 24 31 1275 860 180 290 160 220 460 860 1245 610 555 1250 570 700 1005 40 40 32 24 800 470 1015 950 901 40 5 24 34 1275 860 180 310 160 220 520 860 1245 610 605 1300 650 780 1055 40 40 35 24 900 510 1115 1050 1001 40 5 28 34 1385 860 180 320 160 220 570 935 1350 685 670 1360 700 860 1110 40 40 35 24 1000 550 1230 1160 1112 42 5 28 37 1385 860 200 360 160 220 640 935 1350 685 755 1480 740 900 1237 40 40 35 24 1100 550 1340 1270 1222 42 5 28 37 1385 860 200 360 160 220 710 935 1350 685 805 1530 760 920 1287 40 40 35 24 1200 630 1455 1380 1328 45 5 32 40 1385 870 200 360 160 220 750 935 1350 685 855 1630 790 950 1378 40 40 42 24 1250 630 1505 1430 1378 45 5 32 40 1510 870 200 360 160 220 810 1065 1475 760 910 1670 1140 1280 1442 40 40 42 24 1300 710 1575 1490 1425 45 5 32 43 1510 870 260 460 160 220 800 1065 1475 820 935 1695 820 960 1468 40 40 42 28 1400 710 1675 1590 1530 46 5 36 43 1510 870 260 460 160 220 865 1065 1475 820 1010 1760 840 1000 1536 40 40 42 28 1500 790 1785 1700 1640 46 5 36 49 1510 870 260 500 160 ,220 925 1065 1475 820 1055 1800 900 1040 1572 40 40 48 28 1600 790 1915 1820 1750 50 5 40 49 1765 870 270 500 160 220 980 1075 1720 820 1120 1875 1100 1300 1598 40 40 48 28 1750 870 2065 1970 1900 50 5 44 49 1765 950 270 500 200 280 1070 1075 1720 820 1175 1980 1350 1500 1752 45 40 48 32 1800 870 2115 2020 1950 52 5 44 49 1765 950 270 500 200 280 1110 1075 1720 820 1210 2010 1370 1570 1778 45 40 48 32 2000 950 2325 2230 2150 54 5 48 49 1960 950 360 600 200 280 1185 1180 1895 910 1380 2180 1400 1650 1948 45 40 56 32 2200 1000 2550 2440 2370 58 5 52 56 2060 950 360 600 200 280 1300 1180 1990 910 1480 2280 1600 1880 2048 45 40 56 32 2250 1000 2600 2490 2420 60 5 52 56 2060 950 360 600 200 280 1330 1180 1990 910 1510 2310 1600 1880 2078 45 56 32 2400 1100 2760 2650 2570 65 6 56 56 2150 950 450 800 200 280 1410 1250 2080 980 1590 2350 1740 2020 2118 45 56 32
重锤式液控缓闭止回蝶阀主要外形及连接尺寸(PN=1.6MPa) 单位:(mm)
公称通径 DN L D D1 D2 b f n d Ll L2 L3 L4 L5 L6 H H1 H2 H3 B1 B2 B3 B4 B5 bl e dl d2 300 270 460 410 375 26 4 12 27 800 850 100 150 120 180 300 365 780 280 280 900 320 380 683 30 30 24 350 290 520 470 429 28 4 16 27 800 850 100 140 120 180 300 365 780 280 305 930 320 380 713 30 30 24 400 310 580 525 480 32 4 16 31 900 850 120 180 120 180 300 390 880 280 365 980 340 420 765 30 30 24 500 350 715 650 609 34 4 20 34 1100 860 150 220 120 180 350 443 1070 280 440 1045 400 500 830 40 40 24 600 390 840 770 720 35 5 20 37 1275 860 150 250 160 220 405 860 1245 610 525 1210 430 546 965 40 65 40 24 700 430 910 840 794 35 5 24 37 1275 860 180 290 160 220 460 860 1245 610 555 1250 570 700 1005 40 65 40 24 800 470 1025 950 901 40 5 24 40 1275 860 180 310 160 220 520 860 1245 610 605 1300 610 740 1055 40 40 40 24 900 510 1125 1050 1001 40 5 28 40 1385 860 180 320 160 220 570 935 1350 685 670 1360 700 860 1110 40 40 40 24 1000 550 1255 1170 1112 42 5 28 43 1385 870 200 360 160 220 640 935 1350 685 755 1480 740 900 1237 40 40 40 24 1100 550 1370 1280 1222 42 5 28 43 1385 870 200 360 160 220 710 935 1350 685 805 1530 760 920 1287 40 40 40 24 1200 630 1485 1390 1328 45 5 32 49 1510 870 200 360 160 220 750 1065 1475 760 855 1605 790 950 1387 40 40 40 24 1250 630 1535 1440 1378 46 5 32 49 1510 870 200 360 160 220 810 1065 1475 760 910 1670 1140 1280 1440 40 40 40 24 1300 710 1585 1490 1425 50 5 32 49 1510 870 260 460 160 220 800 1065 1475 820 935 1695 820 960 1468 40 40 40 28 1400 710 1685 1590 1530 54 5 36 49 1510 870 260 460 160 220 865 1065 1475 820 1010 1760 840 1000 1536 40 40 40 28 1500 790 1820 1710 1640 54 5 36 49 1765 870 260 500 160 220 925 1075 1720 820 1055 1800 900 1040 1572 40 40 40 28 1600 790 1930 1820 1750 56 5 40 56 1765 950 270 500 200 280 980 1075 1720 820 1120 1875 960 1140 1598 40 40 40 32 1750 870 2080 1970 1900 60 5 44 56 1765 950 270 500 200 280 1070 1075 1720 820 1175 1910 1350 1500 1687 45 40 45 32 1800 870 2130 2020 1950 60 5 44 56 1765 950 270 500 200 280 1110 1075 1720 820 1210 1940 1370 1570 1708 45 40 45 32 2000 950 2345 2230 2150 65 5 48 62 1960 910 360 600 200 280 1200 1180 1895 910 1380 2080 1370 1650 1848 45 40 45 32 2200 1000 2555 2440 2360 70 5 52 62 2060 910 360 600 200 280 1300 1180 1990 910 1480 2180 1600 1880 1948 45 40 45 32 2250 1000 2605 2490 2410 70 5 52 62 2060 910 360 600 200 280 1330 1180 1990 910 1510 2210 1600 1880 1978 45 40 45 32
重锤式液控缓闭止回蝶阀主要外形连接尺寸(PN=2.5MPa) 单位:(mm)
公称通径 DN L D Dl D2 b f n d Ll L2 L3 L4 L5 L6 H H1 H2 H3 Bl B2 B3 B4 B5 bl e dl d2 300 270 485 430 389 34 4 16 31 800 850 100 150 120 180 300 365 780 280 280 838 320 380 683 30 32 24 350 290 555 490 448 38 4 16 34 800 850 100 140 120 180 300 365 780 280 305 868 320 380 713 30 32 24 400 310 620 550 503 40 4 16 37 1275 860 120 180 160 220 330 860 1245 610 365 970 340 420 815 30 32 24 500 350 730 660 609 44 4 20 37 1275 860 150 220 160 220 380 860 1245 610 440 1090 400 500 880 40 35 24 600 390 845 770 720 46 5 20 40 1275 860 150 250 160 220 430 860 1245 610 525 1210 450 546 965 40 65 35 24 700- 430 960 875 820 50 5 24 43 1385 860 180 290 160 220 500 935 1350 685 555 1250 570 700 1005 40 65 35 24 800 470 1085 990 928 54 5 24 49 1385 860 180 310 160 220 550 935 1350 685 605 1300 650 740 1055 40 40 38 24 900 510 1185 1090 1028 58 5 28 49 1385 860 180 320 160 220 610 935 1350 685 670 1360 700 860 1110 40 40 38 24 1000 550 1320 1210 1140 62 5 28 56 1510 870 200 360 160 220 670 1065 1475 760 755 1505 740 900 1287 40 40 42 24 1100 550 1425 1315 1245 65 5 28 56 1510 870 200 360 160 220 750 1065 1475 760 805 1555 760 920 1337 40 40 42 24 1200 630 1530 1420 1350 70 5 32 56 1510 870 200 360 160 220 780 1065 1475 760 855 1605 790 950 1387 40 40 48 24 1250 630 1575 1470 1400 70 5 32 56 1510 870 200 360 160 220 800 1065 1475 760 910 1670 1140 1280 1442 40 40 48 24 1300 710 1640 1530 1450 74 5 32 62 1510 870 260 460 160 220 840 1065 1475 820 935 1695 820 960 1468 40 40 48 28 1400 710 1755 1640 1560 76 5 36 62 1765 870 260 460 200 280 890 1075 1720 820 1010 1760 840 1000 1536 40 40 52 58 1500 790 1865 1750 1670 80 5 36 62 1765 870 260 500 200 280 960 1075 1720 820 1055 1800 900 1040 1572 40 40 52 28 1600 790 1975 1860 1780 84 5 40 62 1765 870 270 500 200 280 1010 1075 1720 820 1120 1875 1100 1140 1598 40 40 56 28 1750 870 2145 2020 1935 90 5 44 70 1960 910 270 500 200 280 1100 1180 1180 910 1175 1935 1350 1500 1732 45 40 56 28 1800 870 2195 2070 1985 90 5 44 70 1960 910 270 500 200 280 1110 1180 1180 910 1210 1965 1370 1570 1758 45 40 56 28
1.阀体 2.油缸 3.摇臂 4.支架 5.手动泵 6.流量控制阀 7.电磁阀(一) 8.电磁阀(二) 9.压力表 10.截止阀 11.溢流阀 12.蓄电器 13.蓄能器截止阀 14.油泵电机 15.开度电位器 16.压力表 17.压力开关 18.托架 19.行程开关 20.快关调节阀 21.慢关调节阀 22.快慢角度调节
图4蓄能器式液控缓闭止回蝶阀外形及连接尺寸图
重锤式液控缓闭止回蝶阀主要外形及连接尺寸(PN=4.0MPa) 单位:(mm)
公称通径 DN L D D1 D2 b f n d Ll L2 L3 L4 H H1 H2 B1 B2 B3 B4 bl dl 300 270 435 395 366 26 4 12 23 210 705 100 150 300 650 860 280 765 320 380 30 30 350 290 490 445 413 28 4 12 23 210 705 100 140 300 650 860 305 810 320 380 30 30 400 310 540 495 463 32 4 16 23 210 705 120 180 300 650 860 365 860 340 420 30 30 500 350 645 600 568 34 4 20 23 210 705 150 220 350 650 860 440 930 400 500 40 32 600 390 755 705 667 35 5 20 26 235 740 150 250 405 730 1020 525 1066 430 546 40 32 700 430 860 810 772 35 5 24 26 235 740 180 290 460 730 1020 555 1080 570 700 40 32 800 470 978 920 878 40 5 24 31 235 740 180 310 520 730 1020 605 1240 610 740 40 32 900 510 1075 1020 978 40 5 24 31 380 890 180 320 570 960 1160 670 1310 700 860 40 35 1000 550 1175 1120 1078 42 5 28 31 380 890 200 360 640 960 1160 755 1360 740 900 40 35 1200 630 1375 1320 1280 45 5 32 31 380 890 200 360 750 960 1160 855 1500 790 950 40 35 1300 710 1475 1420 1380 30 5 32 31 460 920 260 460 780 1040 1210 935 1565 820 960 40 42 1400 710 1575 1520 1480 30 5 36 31 460 920 260 460 835 1040 1210 1010 1630 840 1000 40 42 1500 790 1690 1630 1590 30 5 36 31 460 920 260 500 900 1040 1210 1055 1670 900 1040 40 42 1600 790 1790 1730 1690 32 5 40 31 540 980 270 500 950 1105 1320 1120 1830 960 1140 40 42 1750 870 1935 1880 1840 32 5 44 31 540 980 270 500 1000 1105 1320 1175 1955 1350 1500 45 42 1800 870 1990 1930 1890 34 5 44 31 540 980 270 500 1040 1105 1320 1210 1980 1370 1570 45 42 2000 950 2190 2130 2090 34 5 48 31 680 1040 360 600 1130 1250 1380 1380 2250 1370 1650 45 42 2200 1000 2405 2340 2295 36 6 52 34 680 1040 360 600 1240 1250 1380 1480 2350 1600 1880 45 42 2400 1100 2605 2540 2495 38 6 56 34 850 1090 450 800 1340 1360 1540 1590 2470 1740 2020 45 42 2600 1200 2805 2740 2695 40 6 60 34 850 1090 500 900 1440 1360 1540 1670 2520 1850 2200 50 42 2800 1300 3030 2960 2910 42 6 64 37 850 1090 600 950 1560 1360 1540 1775 2630 2000 2400 50 48 3000 1400 3230 3160 3110 42 6 68 37 920 1140 600 1000 1660 1430 1620 1885 2770 2160 2560 50 48 3200 1500 3430 3360 3310 44 6 72 37 920 1140 700 1100 1760 1430 1620 1970 2910 2360 2760 50 48 3400 1600 3630 3560 3510 46 6 76 37 920 1140 750 1200 1860 1430 1620 2060 3050 2420 2920 50 48 3500 1650 3730 3660 3610 48 6 78 37 920 1140 750 1200 1910 1430 1620 2110 3120 2680 3180 50 48
蓄能器式液控缓闭止回蝶阀主要外形及连接尺寸(PN=0.6MPa) 单位:(mm)
公称通径 DN L D D1 D2 b f n d Ll L2 L3 L4 H HI H2 B1 B2 B3 B4 bl dl 300 270 440 395 363 26 4 12 23 210 705 100 150 300 650 860 280 765 320 380 30 30 350 290 440 445 413 28 4 12 23 210 705 100 140 300 650 860 305 810 320 380 30 30 400 310 490 495 463 32 4 16 23 210 705 120 180 300 650 860 365 860 340 420 30 30 500 350 540 600 568 34 4 20 23 210 740 150 220 350 730 1020 440 1016 400 500 40 32 600 390 645 705 667 35 5 20 28 235 740 150 250 405 730 1020 525 1066 450 550 40 32 700 430 755 810 772 35 5 24 28 235 740 180 290 460 730 1020 555 1080 570 700 40 32 800 470 860 920 878 40 5 24 31 235 740 180 310 520 730 1020 605 1240 650 780 40 32 900 510 975 1020 978 40 5 24 31 380 890 180 320 570 960 1160 670 1310 700 860 40 35 1000 550 1075 1120 1078 42 5 28 31 380 890 200 360 640 960 1160 755 1360 740 900 40 35 1200 630 1175 1340 1295 45 5 32 34 380 890 200 360 750 960 1160 855 1500 790 950 40 35 1300 710 1405 1450 1405 35 5 32 37 460 890 260 460 800 960 1160 935 1565 820 960 40 42 1400 710 1520 1560 1510 46 5 36 37 460 920 260 460 865 1040 1210 1010 1630 840 1000 40 42 1500 790 1630 1660 1610 40 5 36 37 460 920 260 500 925 1040 1210 1055 1670 900 1040 40 42 1600 790 1730 1760 1710 50 5 40 37 540 980 270 500 980 1105 1320 1120 1830 1100 1300 40 48 1750 870 1830 1920 1868 50 5 44 40 540 980 270 500 1070 1105 1320 1175 1955 1350 1500 45 48 1800 770 1995 1970 1918 52 5 44 40 540 980 270 500 1110 1105 1320 1210 1980 1370 1570 45 48 2000 950 2045 2180 2125 40 5 48 43 680 1040 360 600 1185 1250 1380 1380 2250 1370 1650 45 48 2200 1000 2265 2390 2335 42 6 52 43 680 1040 360 600 1300 1250 1380 1480 2350 1600 1880 45 48 2400 1100 2475 2600 2545 45 6 56 43 850 1090 450 800 1410 1360 1540 1590 2470 1740 2020 45 48 2600 1200 2685 2810 2750 46 6 60 49 850 1090 500 900 1480 1360 1540 1670 2520 1850 2200 50 56 2800 1300 2905 3020 2960 48 6 64 49 850 1090 600 950 1580 1360 1540 1775 2630 2000 2400 50 56 3000 1400 3115 3220 3160 50 6 68 49 920 1140 600 1000 1680 1430 1620 1885 2770 2160 2560 50 56 3200 1500 3315 3430 3370 54 6 72 49 920 1140 700 1100 1780 1430 1620 1970 2910 2360 2760 50 56 3400 1600 3735 3640 3580 56 6 76 49 920 1140 750 1200 1890 1430 1620 2060 3050 2420 2920 50 56 3500 1650 3840 3745 3685 58 6 78 49 920 1140 750 1200 1940 1430 1620 2110 3120 2680 3180 50 56
蓄能器式液控缓闭止回蝶阀主要外形及连接尺寸(PN=1.0MPa) 单位:(mm)
公称通径 DN L D Dl D2 b f n d Ll L2 L3 L4 H HI H2 Bl B2 B3 B4 bl dl 300 270 445 400 370 26 4 12 23 210 705 100 150 300 650 860 280 765 320 380 30 30 350 290 505 460 429 28 4 16 23 210 705 100 140 300 650 860 305 810 320 380 30 30 400 310 565 515 480 32 4 16 28 210 705 120 180 300 650 860 365 860 340 420 30 30 500 350 670 620 582 34 4 20 28 210 705 150 220 350 650 860 440 1016 400 500 40 32 600 390 780 725 682 35 5 20 31 235 740 150 250 405 730 1020 525 1066 430 546 40 32 700 430 895 840 794 35 5 24 31 235 740 180 290 460 730 1020 555 1080 570 700 40 32 800 470 1015 950 901 40 5 24 34 235 740 180 310 520 730 1020 605 1240 610 740 40 32 900 510 1115 1050 1001 40 5 28 34 380 890 180 320 570 960 1160 670 1310 700 860 40 35 1000 550 1230 1160 1112 42 5 28 37 380 890 200 360 640 960 1160 755 1360 740 900 40 35 1100 550 1340 1270 1222 42 5 28 37 380 890 200 360 710 960 1160 805 1410 760 920 40 35 1200 630 1455 1380 1328 45 5 32 40 380 890 200 360 750 960 1160 855 1500 790 950 40 35 1250 630 1505 1430 1378 45 5 32 40 380 890 200 360 810 960 1160 910 1525 1140 1280 40 42 1300 710 1575 1490 1425 45 5 32 43 460 920 260 460 800 1040 1210 935 1565 820 960 40 42 1400 710 1675 1590 1530 46 5 36 43 460 920 260 460 865 1040 1210 1010 1630 840 1000 40 42 1500 790 1785 1700 1640 46 5 36 49 460 920 260 500 925 1040 1210 1055 1670 900 1040 40 42 1600 790 1915 1820 1750 50 5 40 49 540 980 270 500 980 1105 1320 1120 1830 960 1140 40 48 1750 870 2065 1970 1900 50 5 44 49 540 980 270 500 1070 1105 1320 1175 1955 1350 1500 45 48 1800 870 2115 2020 1950 52 5 44 49 540 980 270 500 1110 1105 1320 1210 1980 1370 1570 45 48 2000 950 2325 2230 2150 54 5 48 49 680 1040 360 600 1185 1250 1380 1380 2250 1370 1650 45 48 2200 1000 2550 2440 2370 58 5 52 56 680 1040 360 600 1300 1250 1380 1480 2350 1600 1880 45 56 2250 1000 2600 2490 2420 60 5 52 56 680 1040 360 600 1330 1250 1380 1510 2375 1600 1880 45 56 2400 1100 2760 2650 2570 65 6 56 56 850 1090 450 800 1410 1360 1540 1590 2470 1740 2020 45 56
蓄能器式液控缓闭止回蝶阀主要外形及连接尺寸(PN=1.6MPa) 单位:(mm)
公称通径DN L D D1 D2 b f n d Ll L2 L3 L4 H H1 H2 B1 B2 B3 B4 b1 d1 300 270 460 410 375 26 4 12 27 210 705 100 150 300 650 860 280 765 320 380 30 30 350 290 520 470 429 28 4 16 27 210 705 100 140 300 650 860 305 810 320 380 30 30 400 310 580 525 480 32 4 16 31 210 705 120 180 300 650 860 365 860 340 420 30 30 500 350 715 650 609 34 4 20 34 210 705 150 220 350 650 860 440 930 400 500 40 32 600 390 840 770 720 35 5 20 37 235 740 150 250 405 730 1020 525 1066 430 546 40 32 700 430 910 840 794 35 5 24 37 235 740 180 290 460 730 1020 555 1080 570 700 40 32 800 470 1025 950 901 40 5 24 40 235 740 180 310 520 730 1020 605 1240 610 740 40 32 900 510 1125 1050 1001 40 5 28 40 380 890 180 320 570 960 1160 670 1310 700 860 40 35 1000 550 1255 1170 1112 42 5 28 43 380 890 200 360 640 960 1160 755 1360 740 900 40 35 1100 550 1370 1280 1222 42 5 28 43 380 890 200 360 710 960 1160 805 1410 760 920 40 35 1200 630 1485 1390 1328 45 5 32 49 380 890 200 360 750 960 1160 855 1500 790 950 40 35 1250 630 1535 1440 1378 46 5 32 49 460 920 200 360 810 1040 1210 910 1525 1140 1280 40 42 1300 710 1585 1490 1425 50 5 32 49 460 920 260 460 800 1040 1210 935 1565 820 960 40 42 1400 710 1685 1590 1530 54 5 36 49 460 920 260 460 865 1040 1210 1010 1630 840 1000 40 42 1500 790 1820 1710 1640 54 5 36 49 460 920 260 500 925 1040 1210 1055 1670 900 1040 40 42 1600 790 1930 1820 1750 56 5 40 56 540 980 270 500 980 1105 1320 1120 1830 960 1140 40 48 1750 870 2080 1970 1900 60 5 44 56 540 980 270 500 1070 1105 1320 1175 1955 1350 1500 45 48 1800 870 2130 2020 1950 60 5 44 56 540 980 270 500 1110 1105 1320 1210 1980 1370 1570 45 48 2000 950 2345 2230 2150 65 5 48 62 680 1040 360 600 1200 1250 1380 1380 2250 1370 1650 45 48 2200 1000 2555 2440 2360 70 5 52 62 680 1040 360 600 1300 1250 1380 1480 2350 1600 1880 45 56 2250 1000 2605 2490 2410 70 5 52 62 680 1040 360 600 1330 1250 1380 1510 2375 1600 1880 45 56
蓄能器式液控缓闭止回蝶阀主要外形及连接尺寸(PN=2.5MPa) 单位:(mm)
公称通径 DN L D Dl D2 b f n d Ll L2 L3 L4 H H1 H2 B1 B2 B3 B4 b1 d1 300 270 485 430 389 34 4 16 31 210 705 100 150 300 650 860 280 765 320 380 30 32 350 290 555 490 448 38 4 16 34 210 705 100 150 300 650 860 305 810 320 380 30 32 400 310 620 550 503 40 4 16 37 235 740 120 180 330 730 1020 365 860 340 420 30 32 500 350 730 660 609 44 4 20 37 235 740 150 220 380 730 1020 440 1016 400 500 40 35 660 390 845 770 720 46 5 20 40 235 740 150 250 430 730 1020 525 1066 450 550 40 35 700 430 960 875 820 50 5 24 43 380 890 180 290 500 960 1160 555 1080 570 700 40 35 800 470 1085 990 928 54 5 24 49 380 890 180 310 550 960 1160 605 1240 650 780 40 38 900 510 1185 1090 1028 58 5 28 49 380 890 180 320 610 960 1160 670 1310 700 860 40 38 1000 550 1320 1210 1140 62 5 28 56 460 920 200 360 670 1040 1210 755 1360 740 900 40 42 1100 550 1425 1315 1245 65 5 28 56 460 920 200 360 750 1040 1210 805 1410 760 920 40 42 1200 630 1530 1420 1350 70 5 32 56 460 920 200 360 780 1040 1210 855 1500 790 950 40 48 1250 630 1575 1470 1400 70 5 32 56 460 920 200 360 800 1040 1210 910 1525 1140 1280 40 48 1300 710 1640 1530 1450 74 5 32 62 460 920 260 400 840 1040 1210 935 1565 820 960 40 48 1400 710 1755 1640 1560 76 5 36 62 540 980 260 400 890 1105 1320 1010 1630 840 1000 40 52 1500 790 1865 1750 1670 80 5 36 62 540 980 260 400 960 1105 1320 1055 1670 900 1040 40 52 1600 790 1975 1860 1780 84 5 40 62 540 980 270 400 1010 1105 1320 1120 1830 1100 1300 40 56 1750 870 2145 2020 1935 90 5 44 70 680 1040 270 500 1100 1250 1380 1175 1955 1350 1500 45 56 1800 870 2195 2070 1985 90 5 44 70 680 1040 270 500 1110 1250 1380 1210 1980 1370 1570 45 56
-
产品储运及安装调试
1.吊运
运输起吊时不得翻转、倒放；开箱后用吊车运蝶阀，起吊时注意在四个起吊中选取平衡位置。大修起吊前，重锤式阀门应将重锤从阀门本体拆下。吊装过程应注意缓慢、平稳、轻放。
2.储存
本阀长时间存放时，应放于干燥处，封闭二端通道，在加工面涂上防锈油。临时停放时可在外墙板位置增加辅助支承以保持平稳。半年不安装，液压系统需清洗换油。
本阀禁止露天存放。
3.安装
安装前应核对本阀铭牌参数是否符合使用要求；清洗阀体内孔及蝶板、检查各部位有无损坏现象，各零部件联接螺栓是否紧固。
正、反装重锤式阀门分别按照图5、图6所示方向，正、反装蓄能器式阀门分别按图7、图8所示方向，确认液压传动系统与水泵、水轮机进、出水管道的相对方位，将阀门安装在泵出口端或水轮机进口端。阀门中心距水泵出口距离应在2米以上，并尽可能大，以减少泵出口紊流流态对阀门的不利影响。
蝶阀安装在基础上应校正水平，保证阀轴不倾斜。阀门支脚及辅助支撑主要用于保证阀门安装运行平稳，不宜大量承受与其垂直的管道轴向水推力；轴向水推力应通过阀前或阀后管道传递到承重基础上。
4.试车
根据液压原理图检查各控制阀是否在所需位置；接上总电源，启动电机观察电机风叶，顺时针旋转则接线正确。
按使用说明书依次核实开阀、保压、关阀、停止、锁定与拔锁(如果有的话)等动作以及程序和参数是否相符。
试车中检查压力变化是否正常。液压系统不得有泄漏。阀体轴封不得有泄漏。
5.运行
配置联动控制电路，与水泵、水轮机联动操作空负荷运行核实程序及参数，合格即可进入负荷运行试验(动水状态下)，运行主要检查：
a.开阀过程中阀前阀后压力变化应平稳，全开后基本相近。
b.能按程序与水泵、水轮机联动开关阀。
6.液压介质
本蝶阀液压控制系统介质为N46~N68号液压油，油位应不低于油标底线以上的三分之一。过滤网每半年清洗一次。液压油每年抽样检查一次，检查其清洁度和润滑性，如不符合要求，则应更换。
重锤式液控缓闭止回蝶阀调试、工作时，重锤下禁止人员通过或停留。
