YD系列阀门液动装置
-
产品用途
YDC系列液动装置以油品或防锈水为动力开启和关闭各类旋转型调节阀、球阀、蝶阀等角行得程阀门的驱动装置。是实现各类管道远距离集中或单独控制工业自化管路的理想装置。
-
基本参数
1.工作介质：油品、防锈水
2.工作环境温度：-20°C~+80°C(在不冻结的条件下)。
3.使用阀门范围：DN50~DN500
4.推力或拉力：按需要 -
结构原理
液动原理：当液压源从缸体左端管咀进入时，液体推动缸体内的齿条式活塞向右运动，齿条随机带动齿轮，齿轮作旋转运动，(阀杆与齿轮连接)从而开启阀门.反之，当液压源从缸体右端管咀进入时，液体推动缸体内的齿条式活塞向左运动，齿条随机带动齿轮，齿轮作反向旋转运动，从而关闭阀门。
-
输出扭矩(N.M)
输出扭矩 型号 油压 油压 油压 油压 3.2MPa 6.4MPa 1OMPa 16MPa 40YD lOON.m 200N.m 310N.m 495N.m 50YD 225N.m 450N.m 705N.m 1128N.m 63YD 480N.m 990N.m 1495N.m 2390N.m 80YD 857N.m 1715N.m 3015N.m 4820N.m 100YD 1807N.m 3615N.m 5700N.m 9120N.m 125YD 3295N.m 6590N.m 10300N.m 16480N.m -
安装、试验与维护
1.阀杆必须与齿轮轴孔安装同轴。
2.安装好后，液动装置与阀门应同时试验，对阀门加压至额定压力，对液动装置的两个进油口进行切换进油，观察阀门的开启和关闭情况，应转动灵活，无卡阻现象，并做多次反复试验。
3.液动装置两端的调整螺钉，可以微量调整阀门的启闭角度，调整后必须将螺母锁紧，以防漏油和松动。
4.液动装置应定期进行维护和保养。液动装置使用的油液应保持清洁，定期对液动装置相配合使用的油滤进行清洗，排污。在正常情况下，应六个月检验一次，每年检修一次。
-

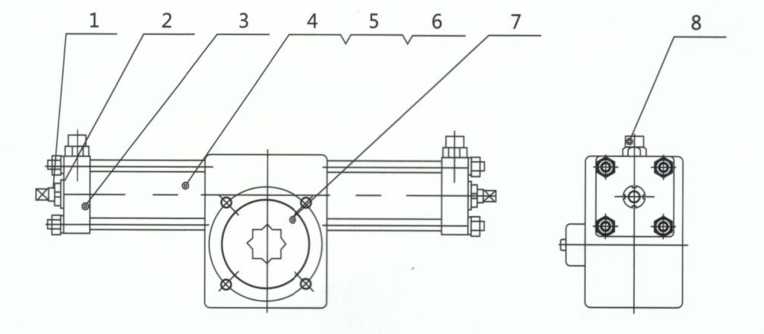

主要零件明细表
序号 名称 材料 序号 名称 材料 1 调整螺钉 45 5 UHP063密封圈 聚氨脂 2 调整螺母 45 6 箱体 QT450-10 3 端盖 45 7 转轴 45 4 缸体 35 8 油管接头 35 -

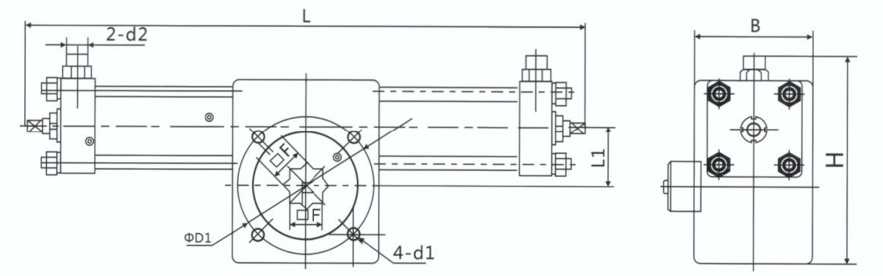

外形及连接尺寸
外形及连接尺寸 型号 L B H D1 dl d2 L1 F 四方孔
深度40YD 344 80 124 70 M8 M14X1.5 33 17 24 50YD 454.5 96 165 102 M.10 M14X1.5 46 27 28 63YD 550 102 185 125 M12 M18X1.5 60 36 44 80YD 678 120 224 165 M20 M18X1.5 76 46 52 100YD 753 146 264 200 M20 M18X1.5 88 46 55 125YD 892 176 323 254 M24 M18X1.5 100 60 70
